整体效果图

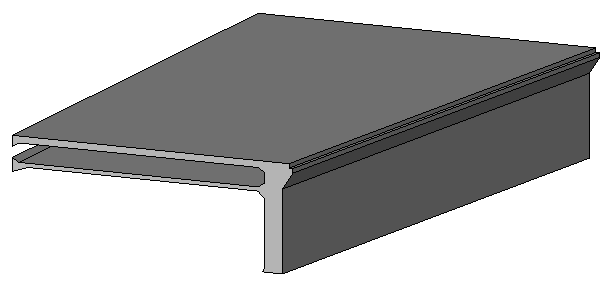

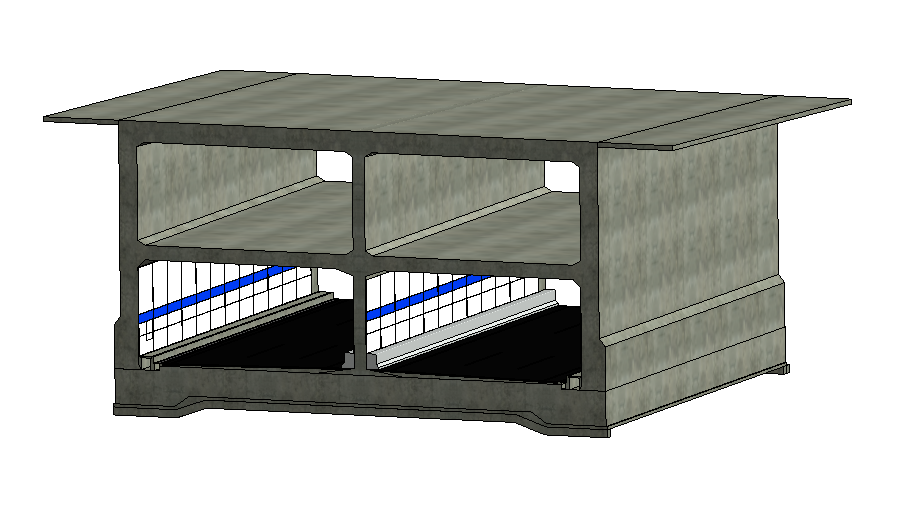

暗埋段

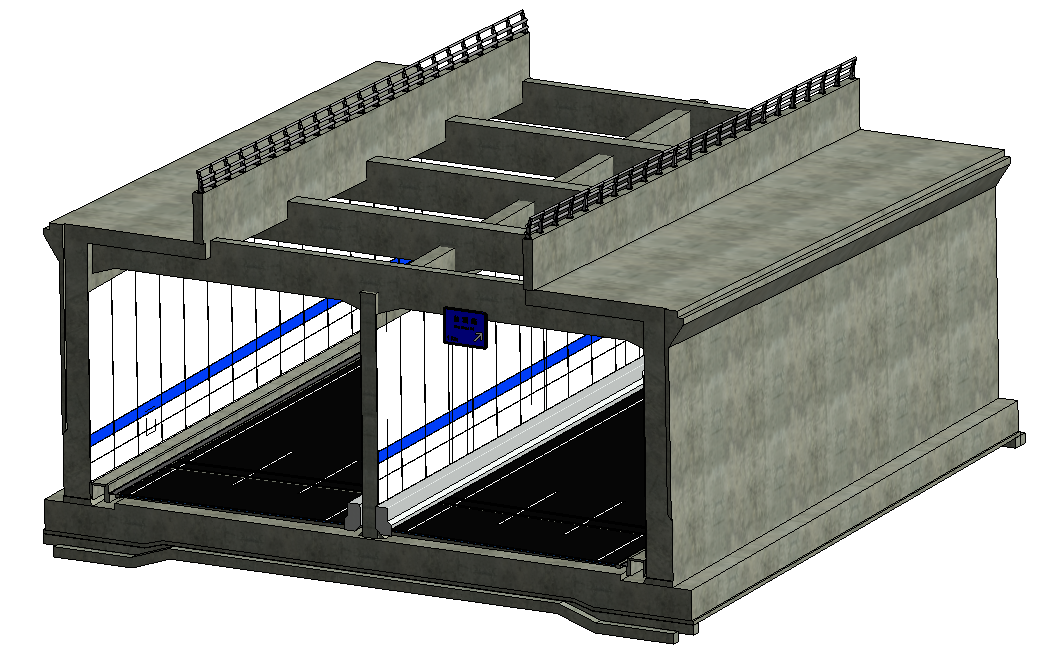

镂空段

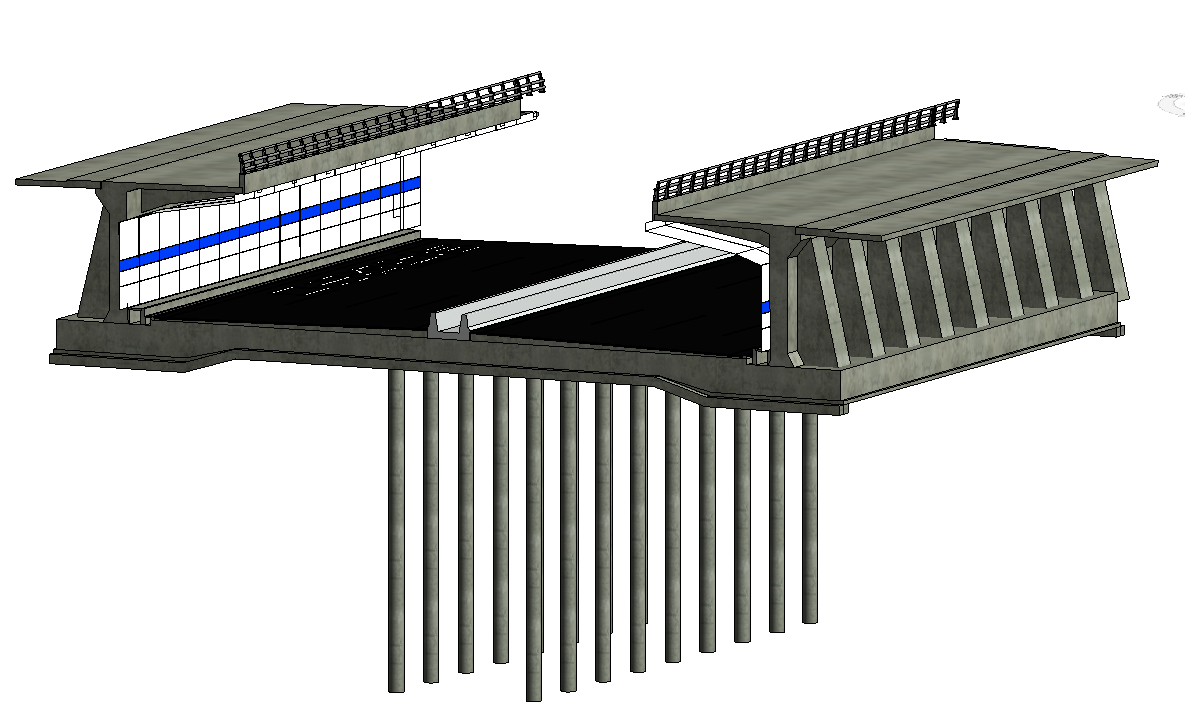

敞开段

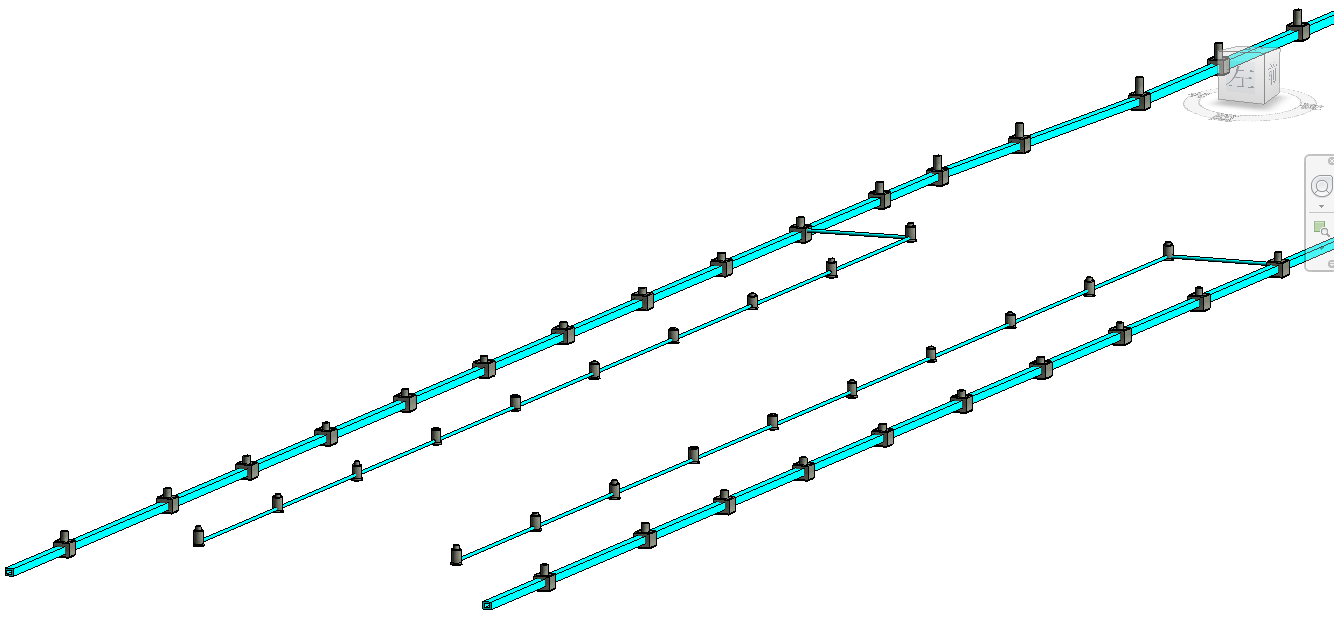

给排水

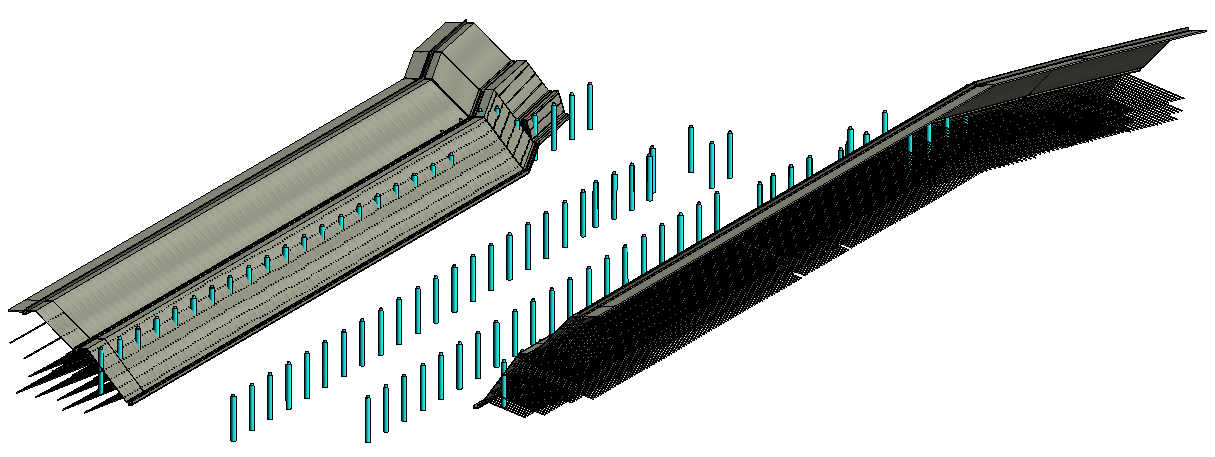

复合土钉墙 + 敞开式降水方式
复合土钉墙+敞开式降水方式
围护壁

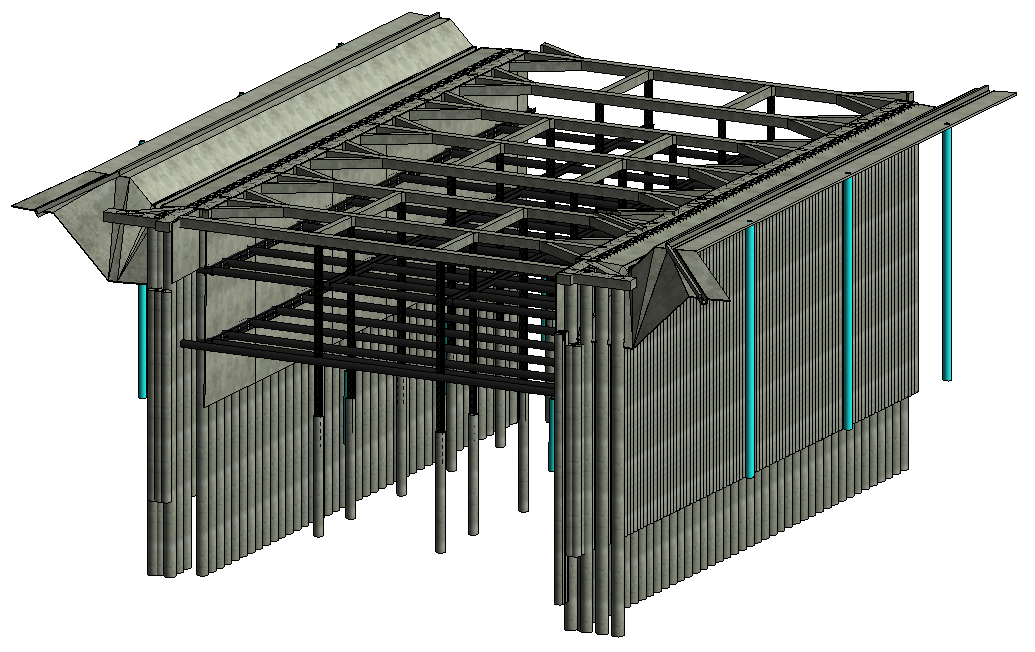

围护壁+多道内支撑的围护型式
1. 熟悉图纸及建模标准： 3 月中旬
2. 完成地道主体结构模型： 4 月底
3. 完成道路工程结构模型： 5 月中旬
4. 完成附属工程结构模型： 5 月底
5. 完成给排水专业模型： 6 月中旬
6. 完成基坑支护专业模型： 6 月底
项目经理、BIM 负责人：史伟强，负责审核图纸，根据图纸编制 BIM 实施计划，全专业协调工作及标准制定，根据标准建立相关模型，完成后期效果图、渲染视频及施工模拟等工作。
难点一：整个项目共分 7 个标段，每个标段各自建模，所以要解决好相邻标段模型的精准对接。

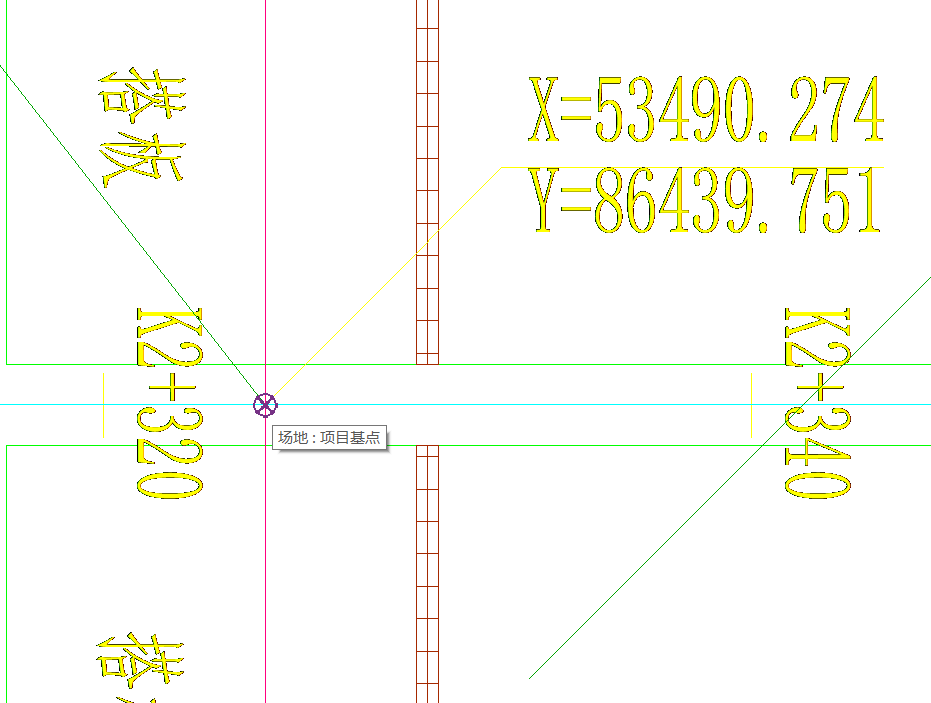

解决方法：采用统一的项目基点。
难点二： CAD 图纸信息量大，尺寸与实际尺寸有误差，根据图纸翻模难道大。
解决方法：首先对图纸进行分析，对建模有用的部分单独保存，然后根据实际尺寸进行缩放。

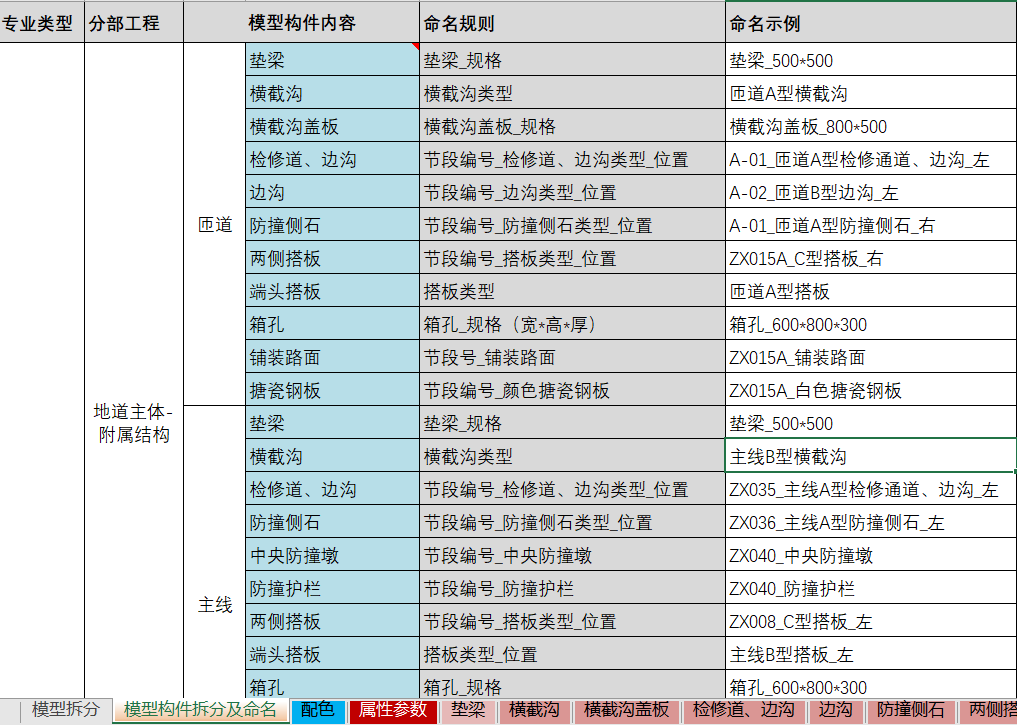

难点三：由于需要分节段进行建模，以便于收集资料、计量、及施工管理，所以建模工作量大，且需要对其命名、配色、属性参数、信息粒度等要求严格，特别是遇到渐变的暗埋段，工作量大且复杂。

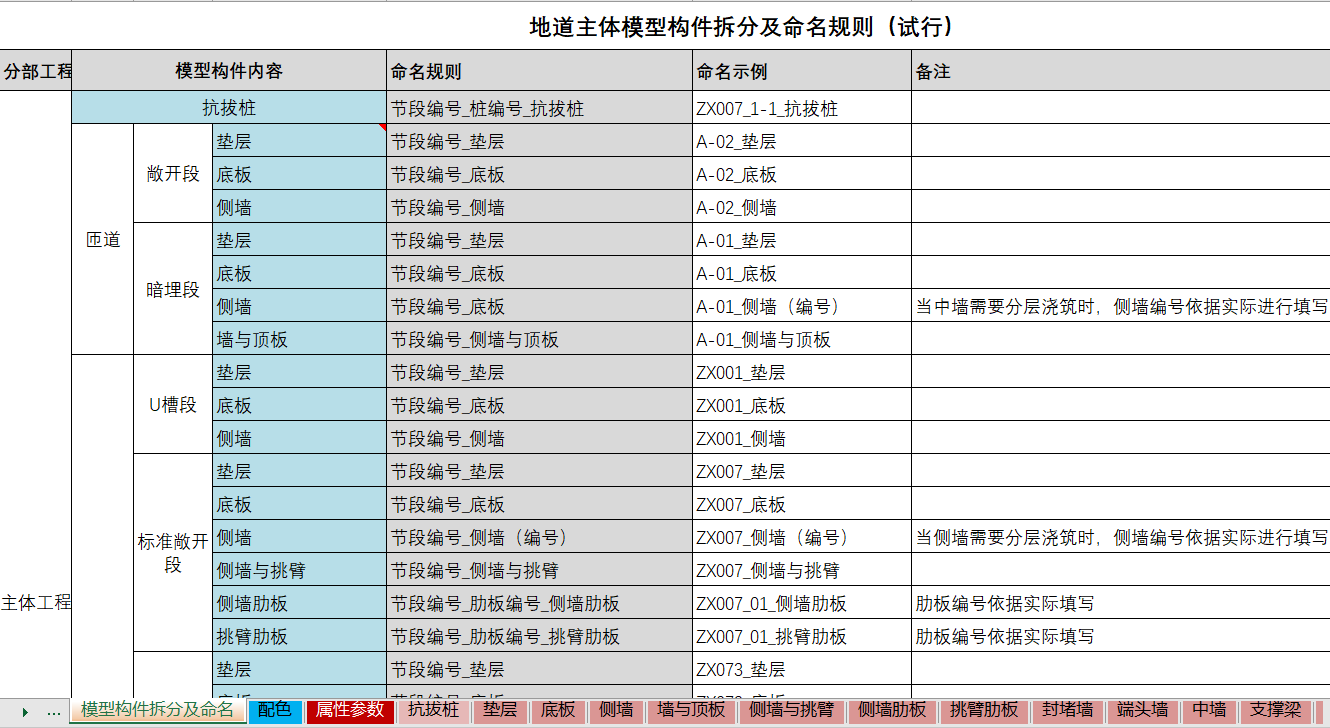

解决方法：借用了 Excel 表格，将图纸中的相关数据输入 Excel 表格，经过一系列处理过后直接导入到事先建好的模型中，可快速输入相关参数；对于渐变的建立轮廓族，添加参数，进行驱动。
一、场地布置
基于 BIM 的场地布置，可以根据施工进度推进对场地进行动态模拟，确保场地布置满足不同施工阶段的要求；采用三维布置施工现场办公区与生活区，实现布置合理，管理人员与民工生活分开，活动板房位置及方位摆放，充分利用现有场地，节约用地。
二、快速出量

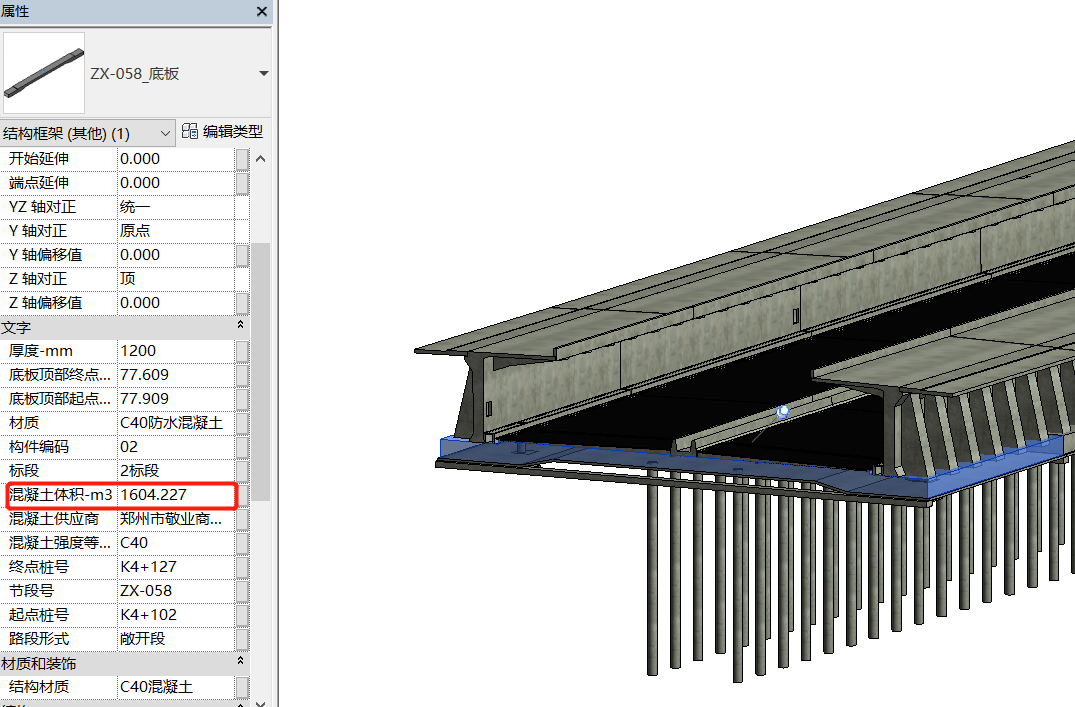

施工过程中BIM快速出具结构工程量指导现场施工。

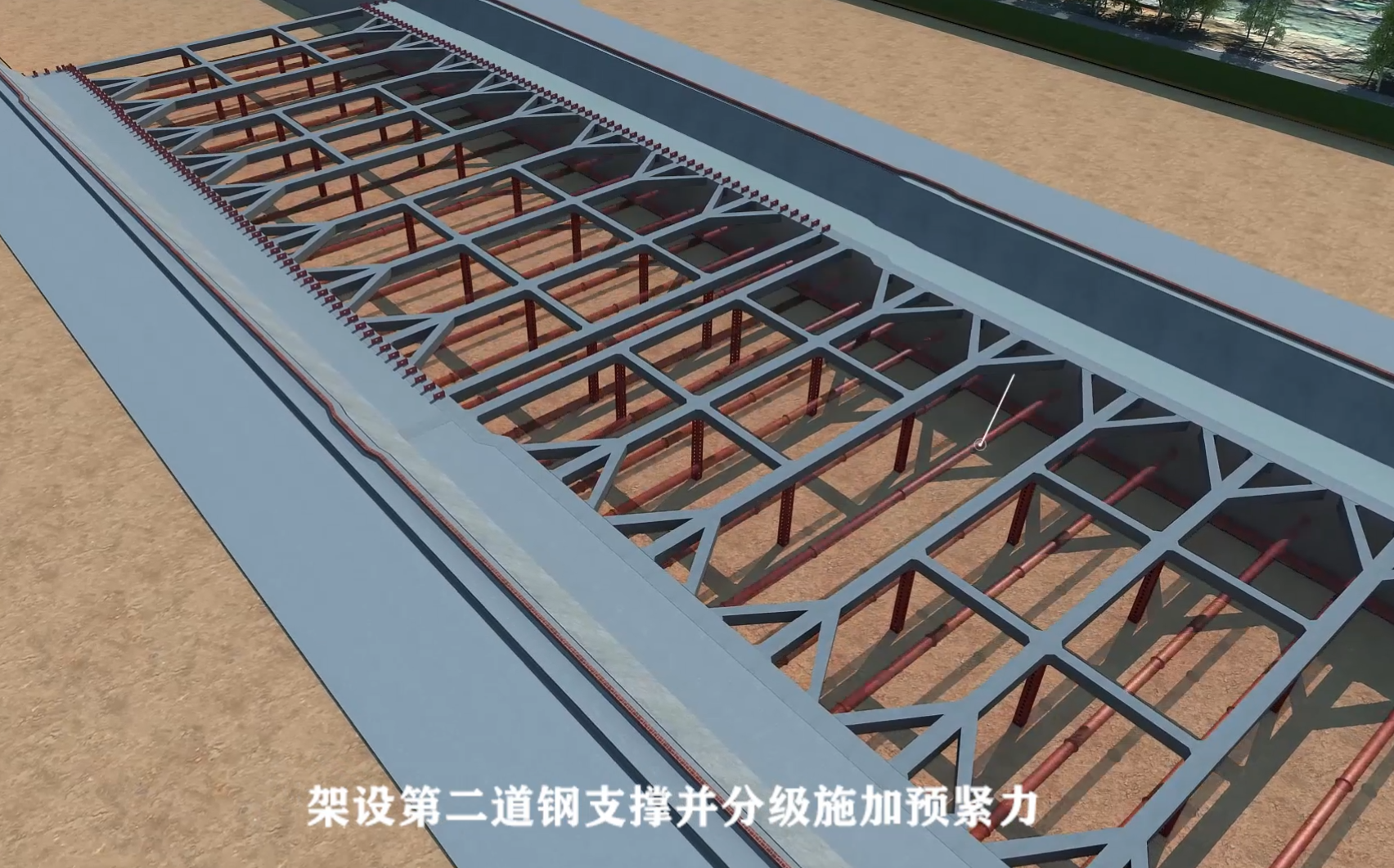

三、可视化交底
通过 navisworks 和 Fzuro 软件制作动画模拟，能够将复杂工艺以动画形式展现，准确的向作业人员进行施工安全技术交底。

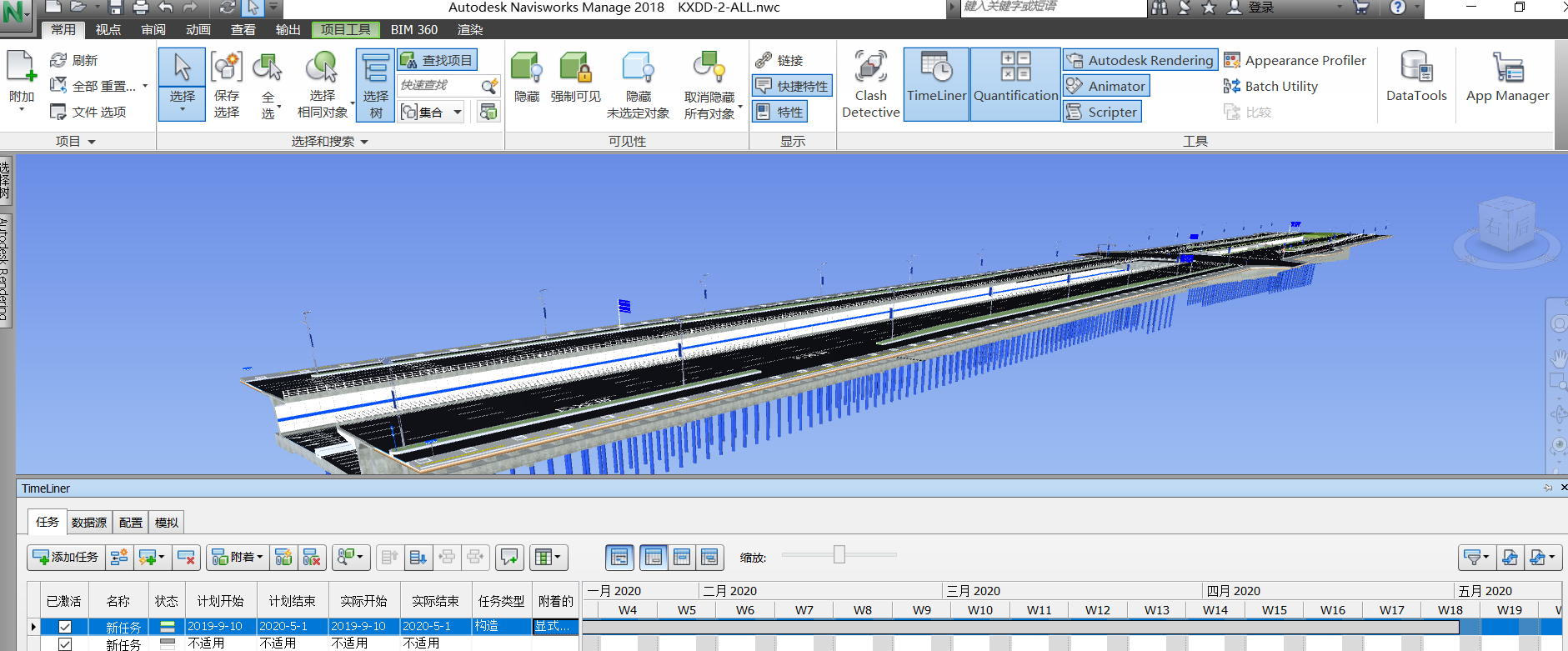

四、施工进度模拟
通过 BIM 模型与施工进度计划链接，将空间、时间和成本信息整合在一个可视化模型中，可以直观、准确地反映现场各阶段施工过程。
五、基于BIM技术的信息化协同管理应用

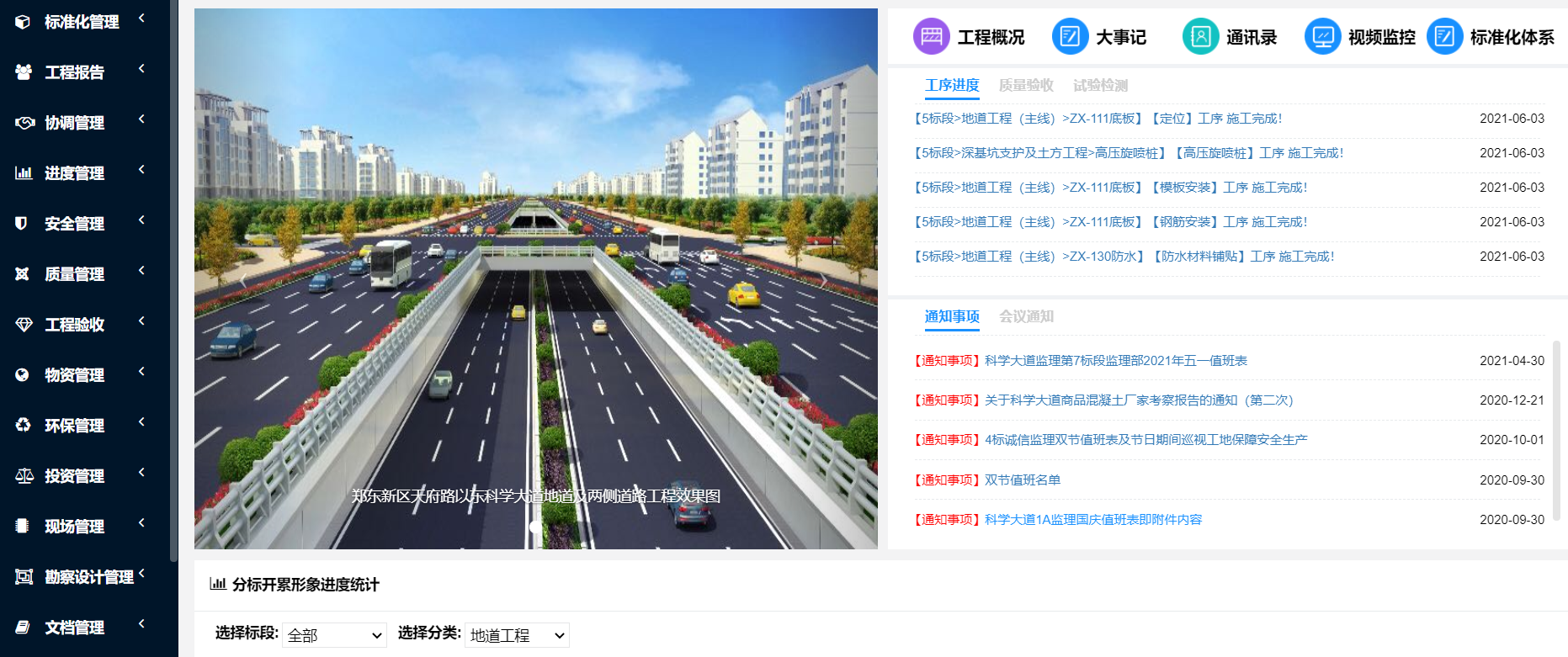

1、管理平台介绍： 平台以工程构件为精细化管控对象，以虚拟施工为技术手段，进行质量、安全、进度、计量、档案等可视化、集成化、协同化管理，实现基坑变形监测、材料、构配件及设备验收、隐蔽工程数据采集、检测试验、质量检查、安全检查、进度管理、计量管理、过程验收、信息存储、远程视频监控等技术在工程建设中的协同整合应用。

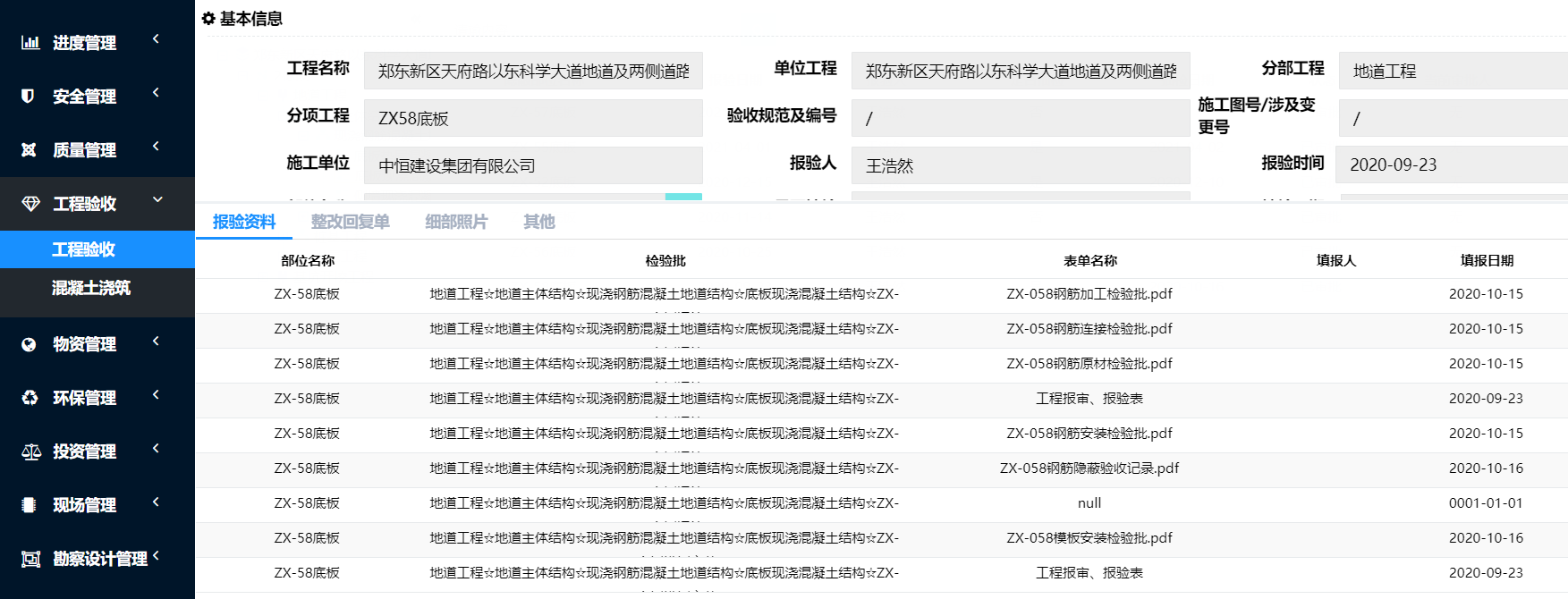

2、质量管理：
通过线上表单的流转直观显示项目质量资料，确保资料真实、准确，规避项目正常进行但资料滞后的情况，节省资料交付时间。

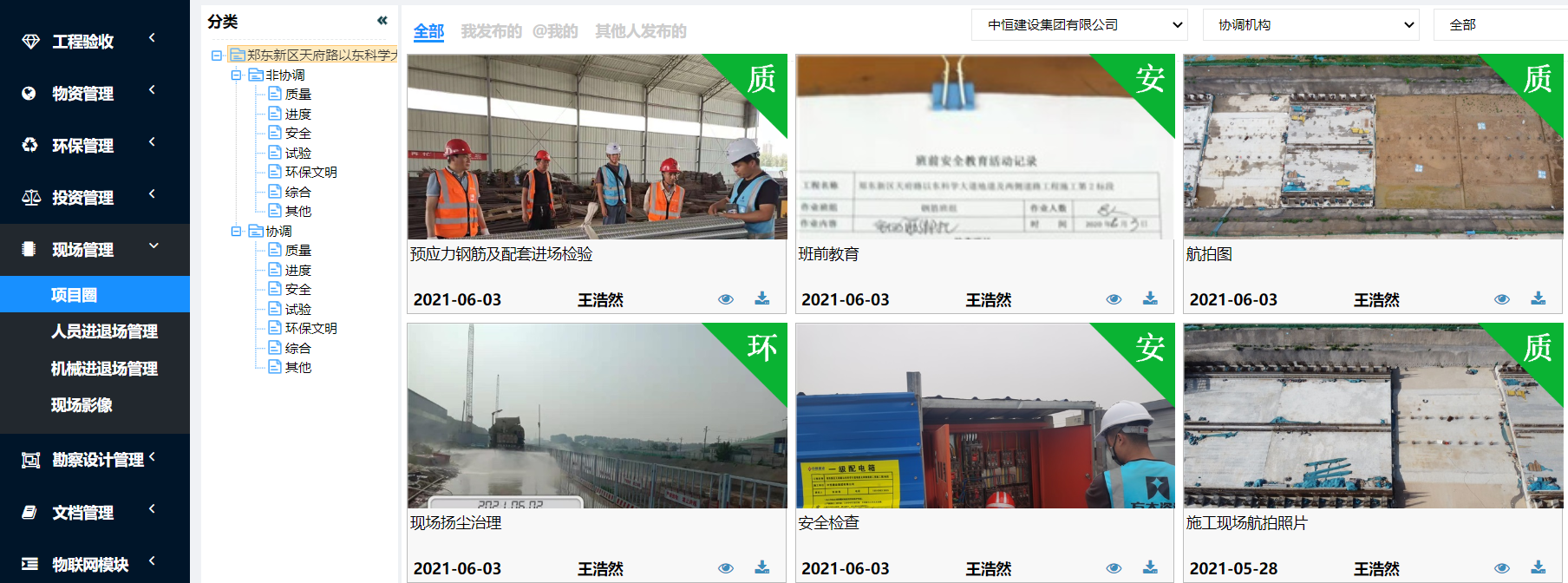

3、现场管理：平台预留第三方接口，将视频监控等设备数据接入平台，便于管理人员随时随地通过手机、电脑查看项目数据，通过项目圈发布现场动态将项目相关需协调的问题提醒需配合的相关人员，并进行闭环管理。

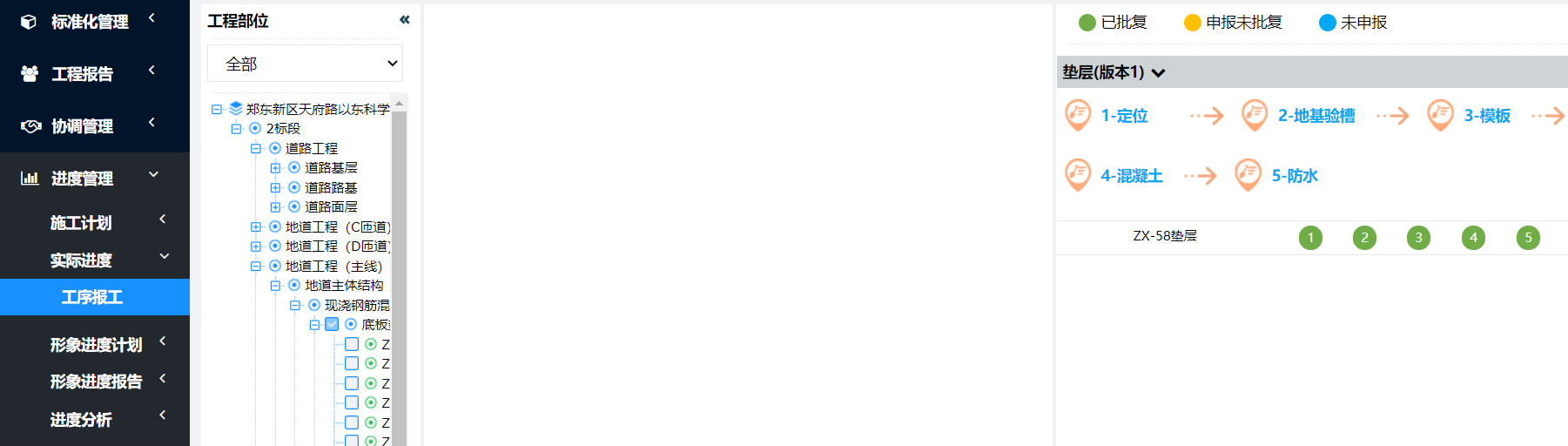

4、进度管理：通过工序报工产生实时数据，以不同颜色显示项目实际进度，自动将实际进度数据与计划进度数据进行对比，对项目进度进行预警管控，精确、直观了解项目实际进展。
5、安全管理：将危险源与施工工序关联，每一道施工工序的开始自动触发其相关的危险源，平台以短信形式通知相关区域安全负责人，形成巡查闭环，对项目的安全问题进行有目的，有措施，有重点的管理。

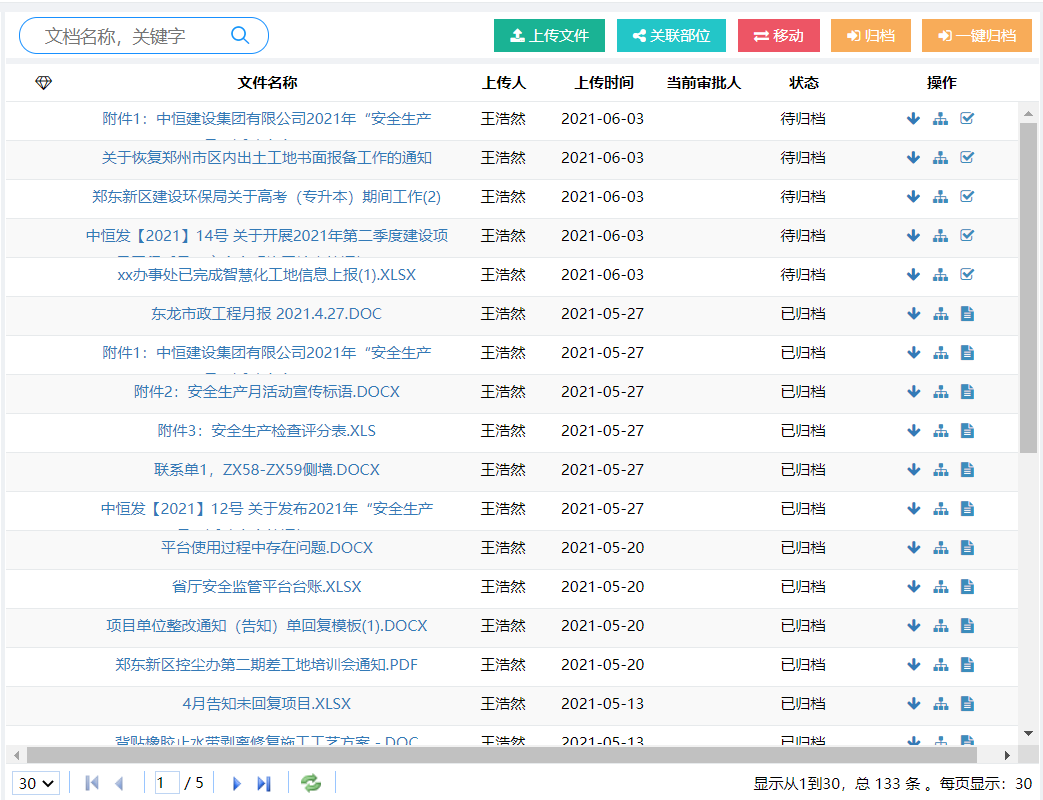

6、文档管理：项目管理人员通过平台随时随地查阅各类文档，方便快捷，实时调阅。

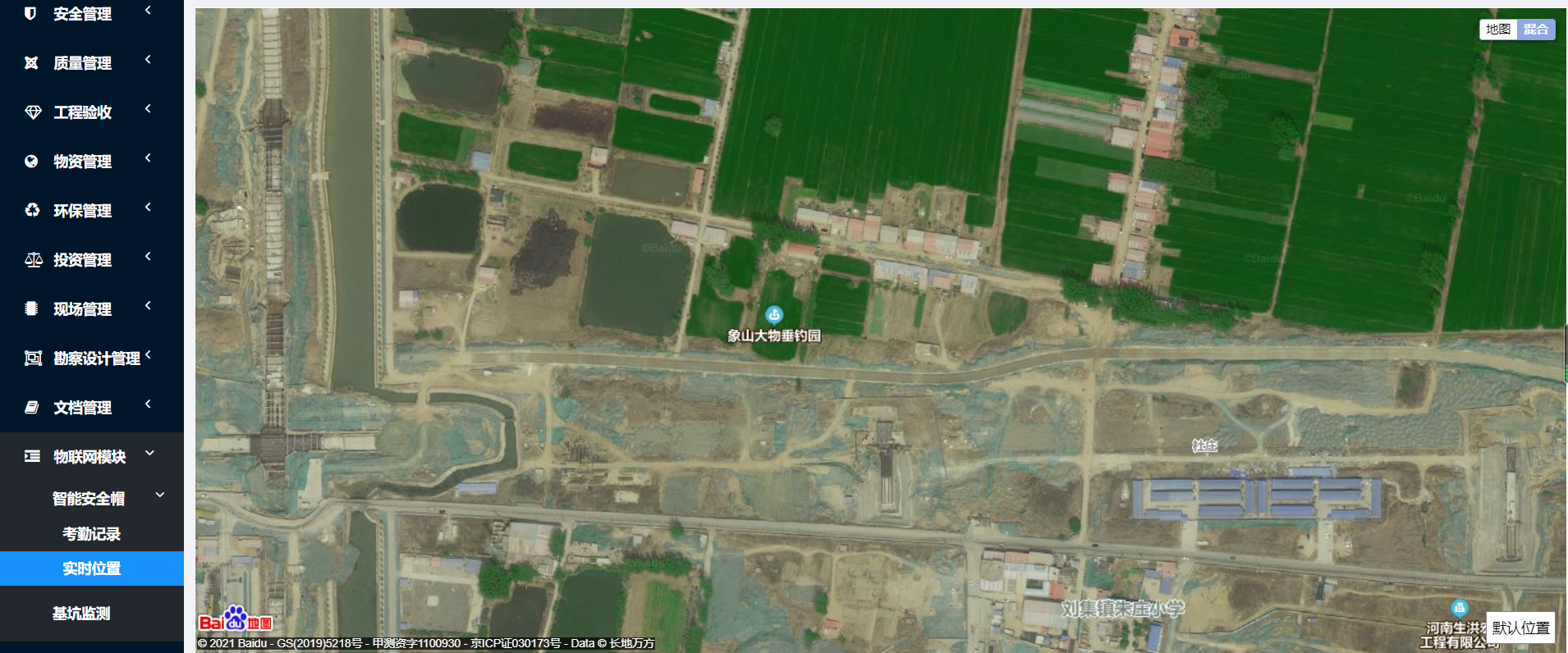

7、BIM+GIS应用：应用 BIM+GIS 技术，将微观领域的 BIM 信息与宏观领域的 GIS 信息相互融合，实现两个领域的数据共享，满足查询与分析空间信息的需要，为未来城市 GIS 的发展提供方向。

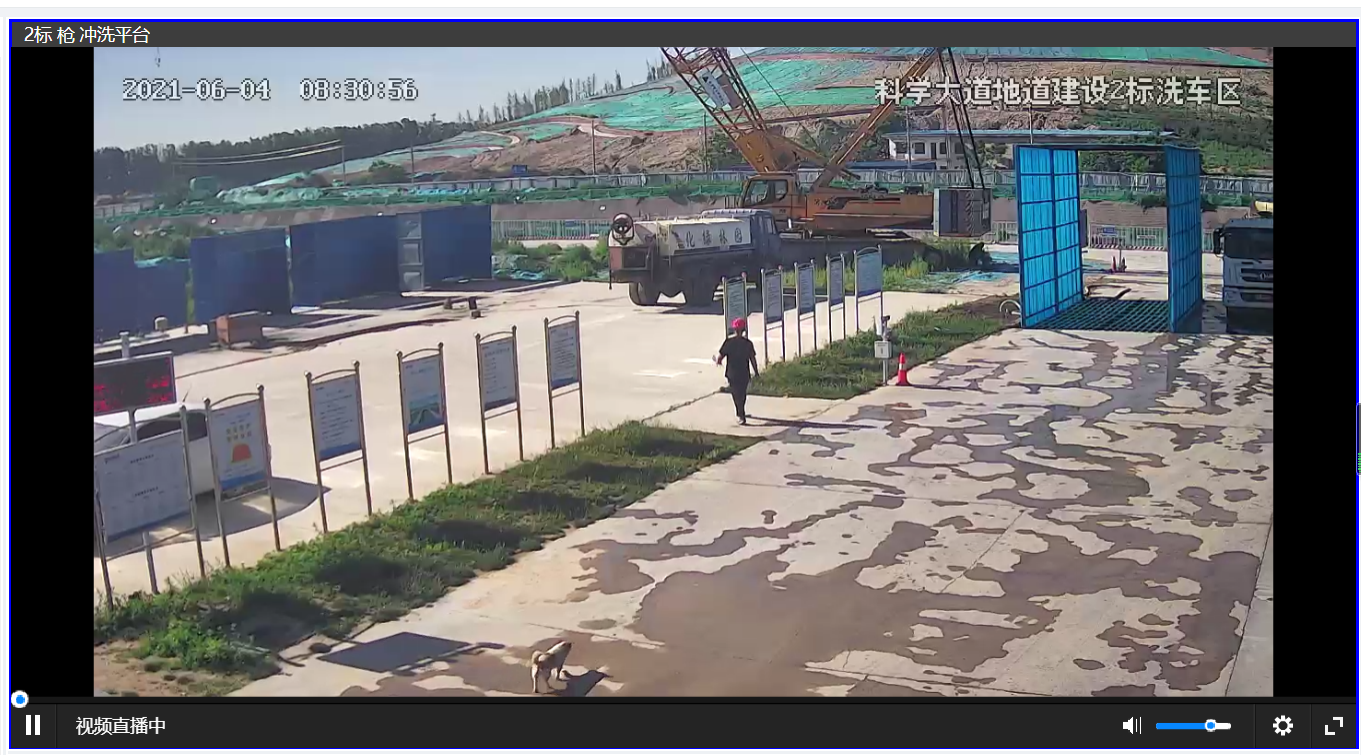

8、视频监控：通过现场摄像监控与平台相连接，实现 24 小时线上监控，辅助管理人员随时了解施工现场状况及工程进展。
该软件可以实现快速建模，节省了大量建模时间。同时具备各种活族和建模工具；便于我们对模型中各个层面的直观了解。
