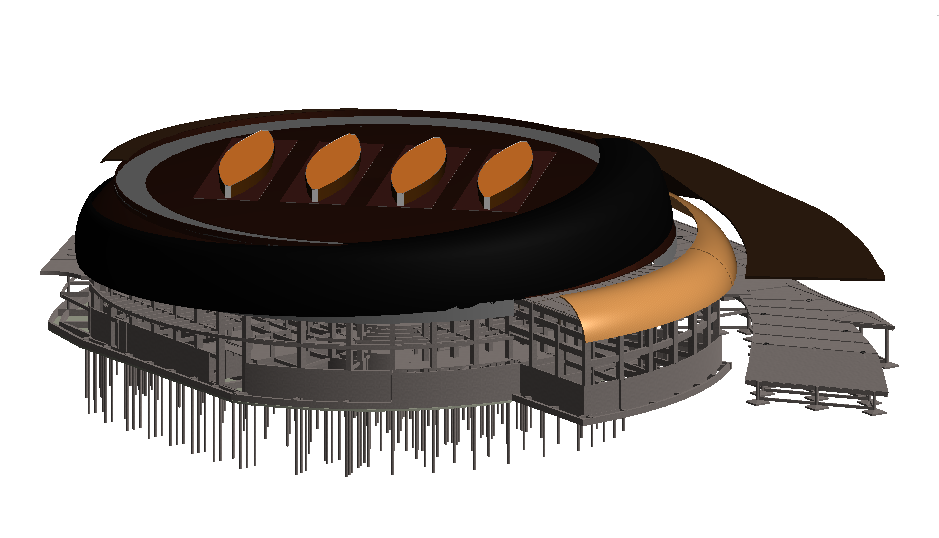

体育馆模型效果图

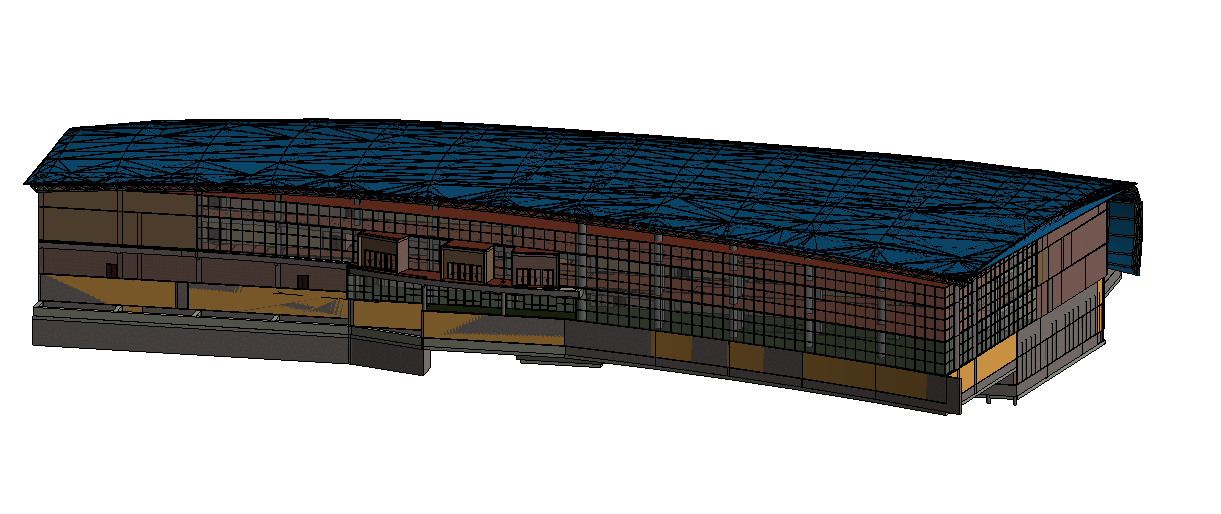

综合馆模型效果图

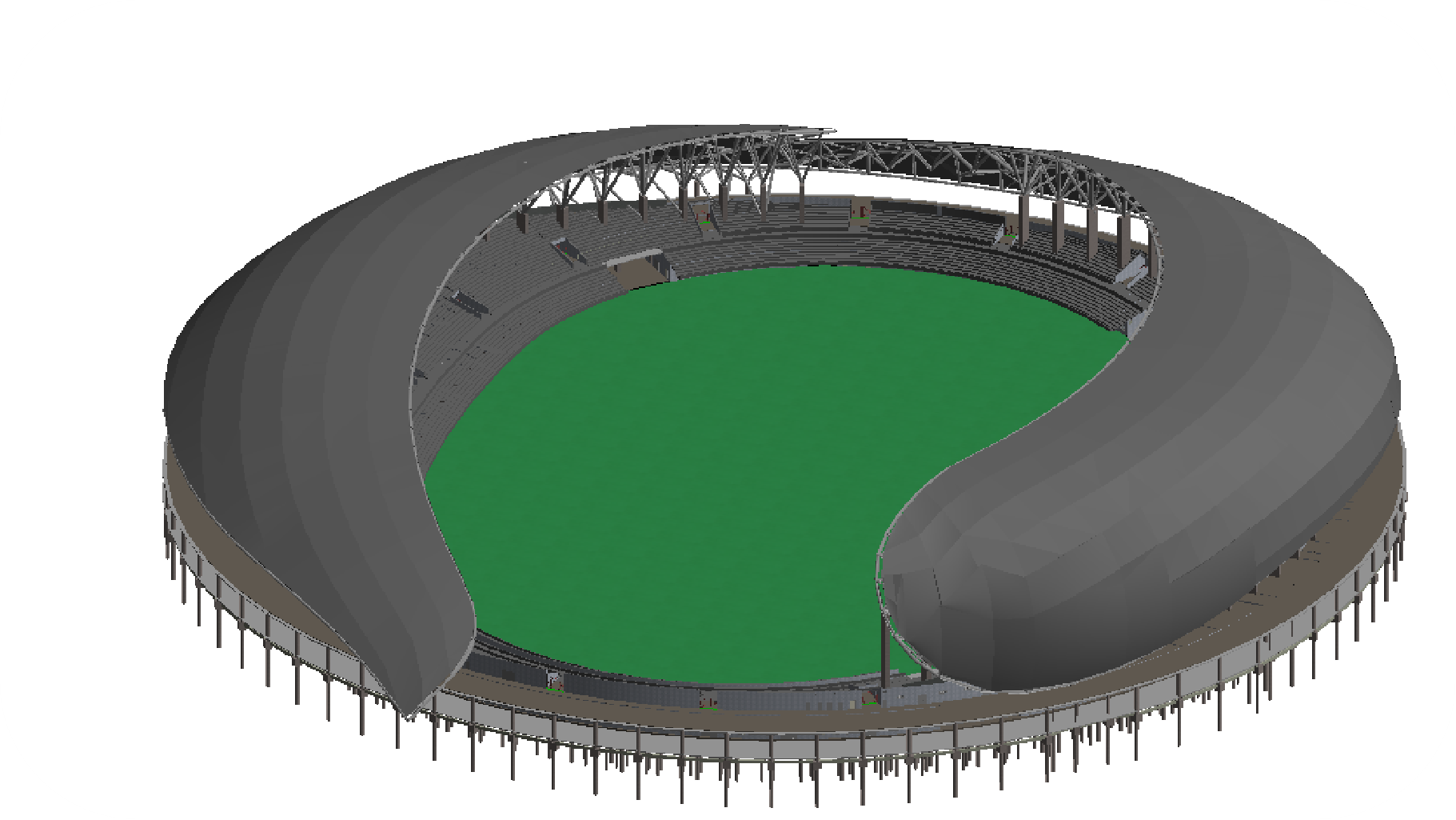

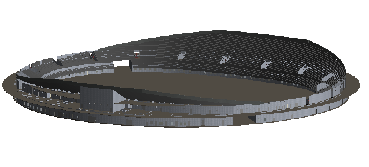

体育场模型效果图
景观塔模型效果图

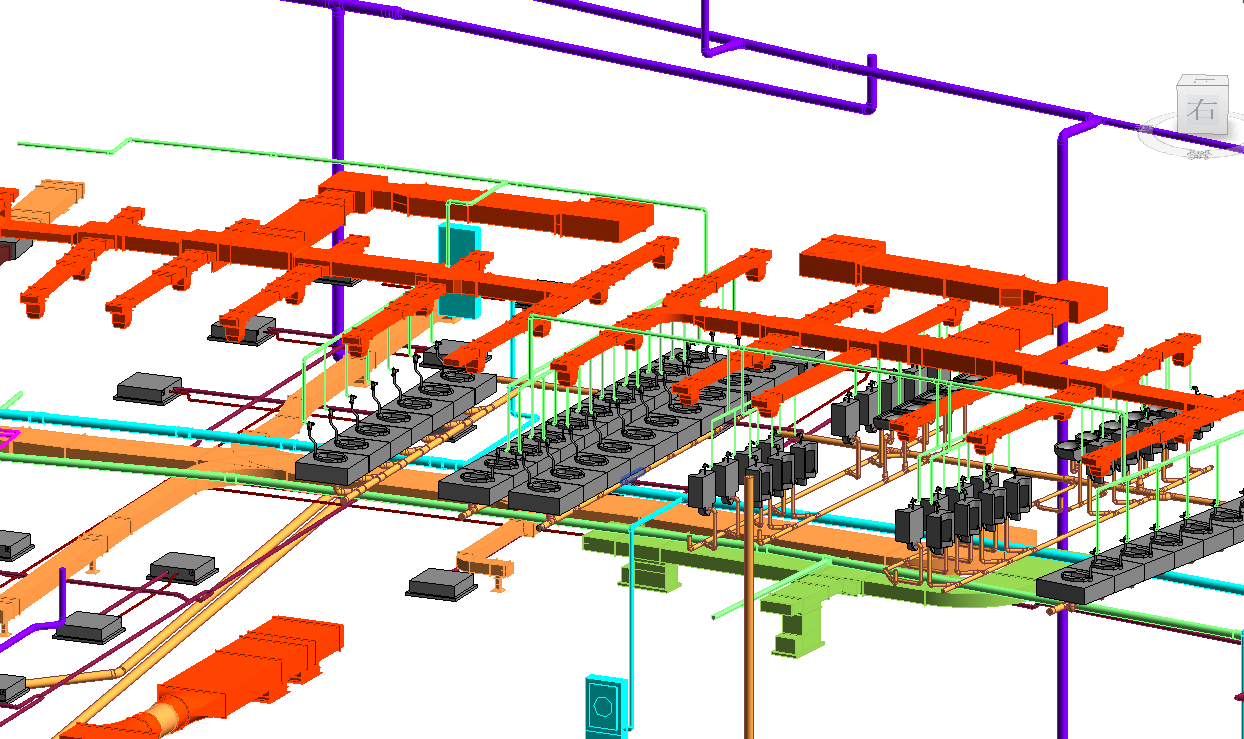

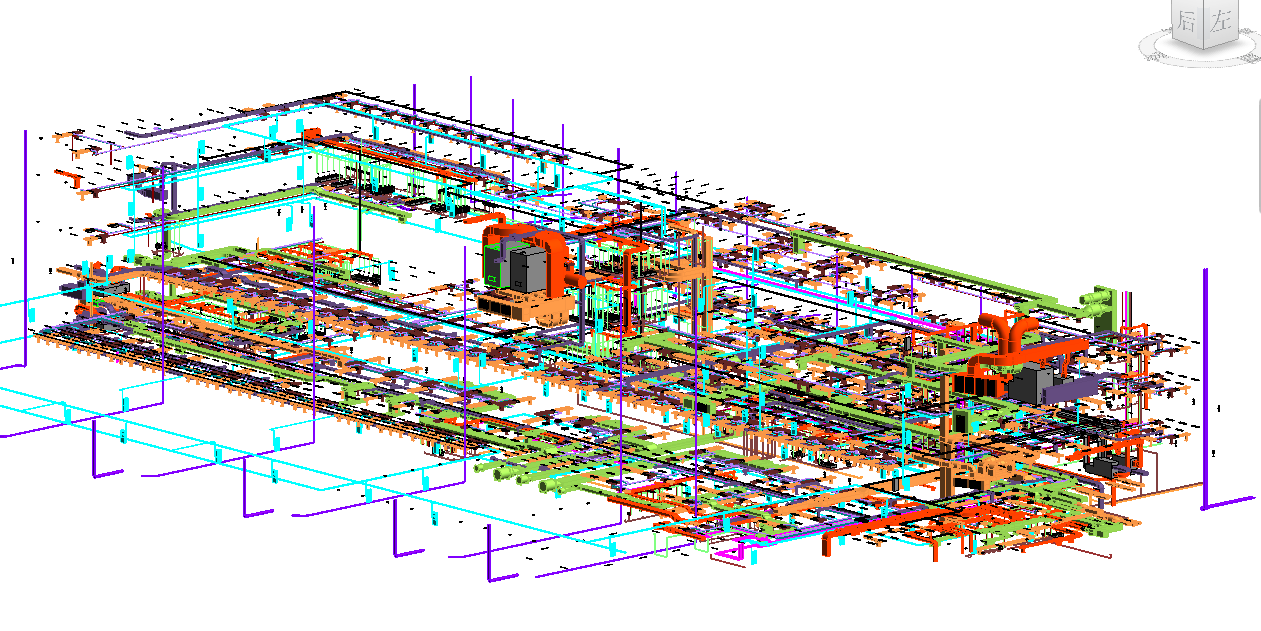

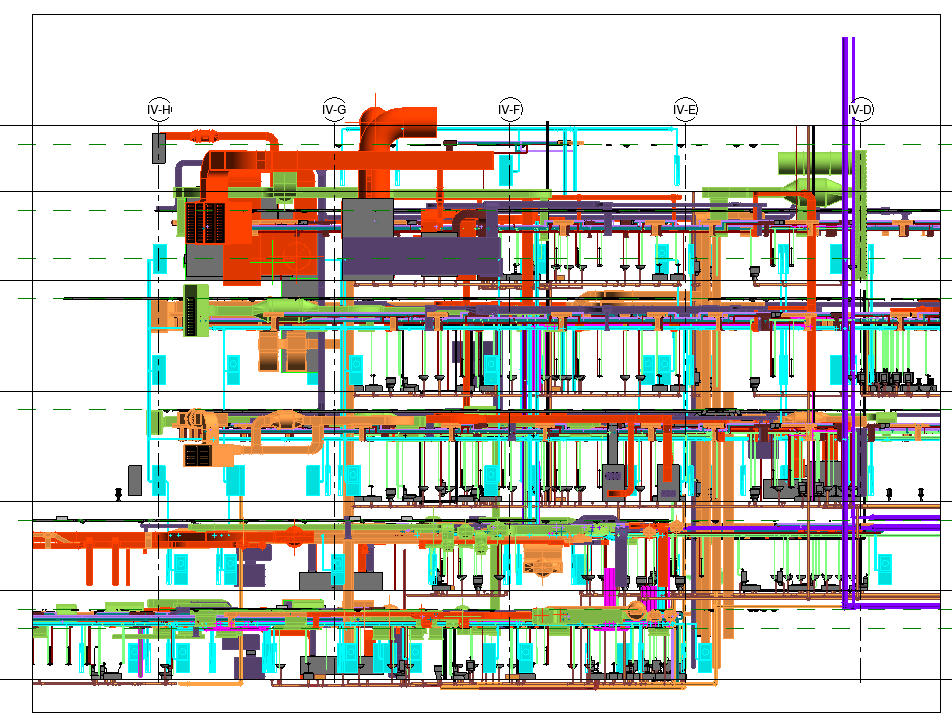

综合馆机电模型效果图

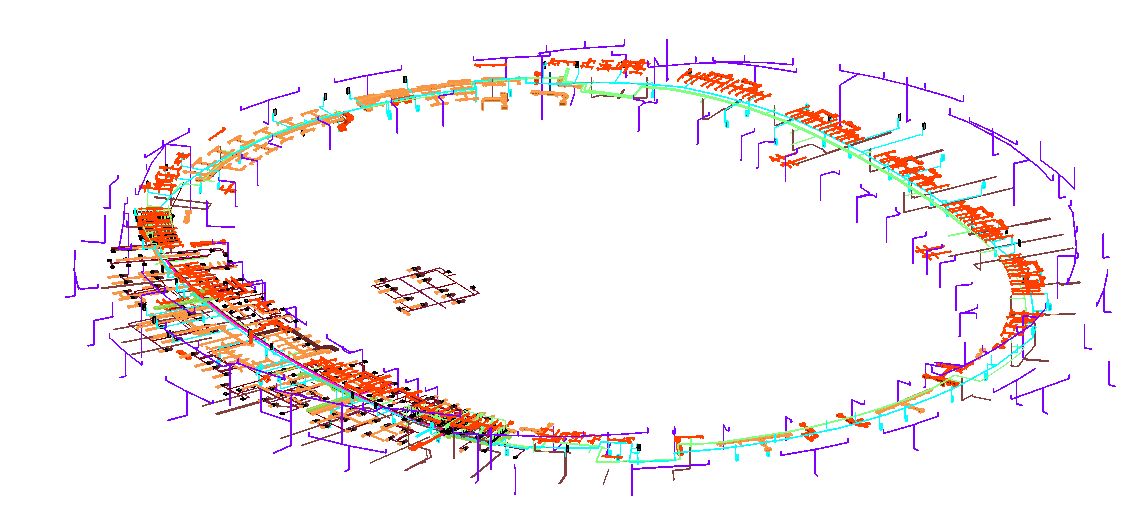

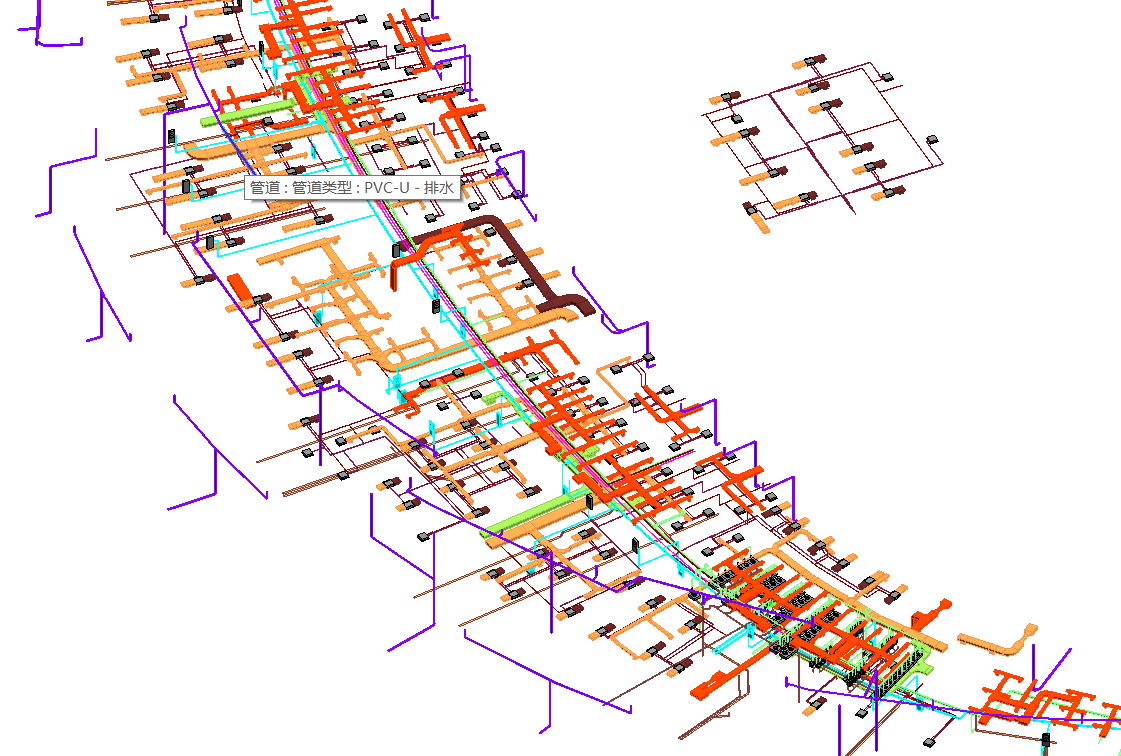

体育场机电模型效果图

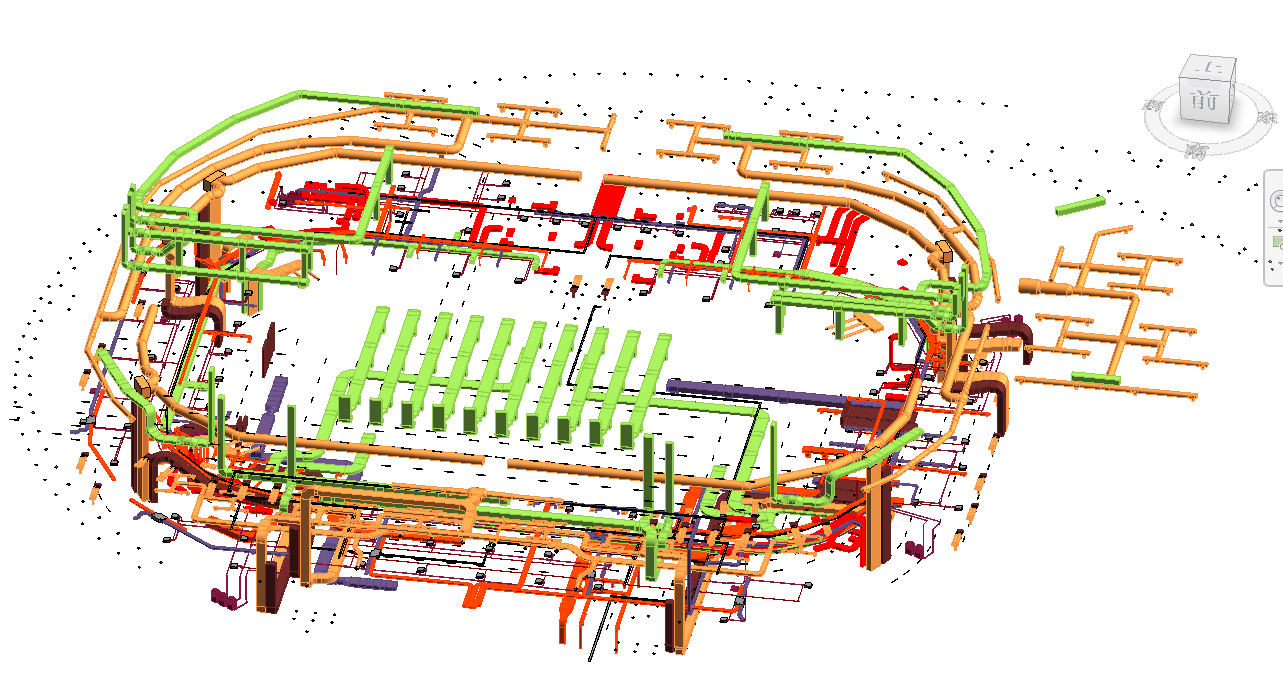

体育馆机电模型效果图
准备图纸搜集资料： 2020年10月
基于BIM的专业基础知识和建模大师系统学习： 2 020年11月
完成基础结构与空间钢结构 模型 创建： 2021年01月
完成建筑 模型 创建： 2021年02月
建筑结构合模，并进行模型优化： 2021年03月
完成电气、消防、给排水、空调系统 模型 创建： 2021年03月
利用建模大师进行碰撞优化支吊架安装、预留孔洞： 2021年04月
优化后 Revit模型 文件 提交： 2021年05月
本团队为筑梦之师。
分别由建环专业的王枭、刘群、葛铜麟，与工程管理专业的张澳、王得地五名在读大学生组成。本团队目前还是一个年轻的团队，初入建模圈，但是团队的每个人都怀揣着红军不怕远征难的精神，秉承着出生牛犊不怕虎的魄力，坚持做到党对我们勤于学习，善于创造，甘于奉献的要求。
不忘初心，砥砺前行，敢于亮剑为我们的团队理念。
兴趣是我们最好的老师，我们都对建模有着强烈的兴趣，正是因为兴趣我们组建了团队来参加各种大赛，目的是来提高自身，强化武装自己，不忘初心才能方得始终，敢于创新，杜绝平庸。
负责模块：
土建建模：张澳、王得地
机电设计：葛铜麟、刘群
模型应用：王枭
难点一：对于项目的复杂节点处，由于传统软件的限制，对表述十分困难。

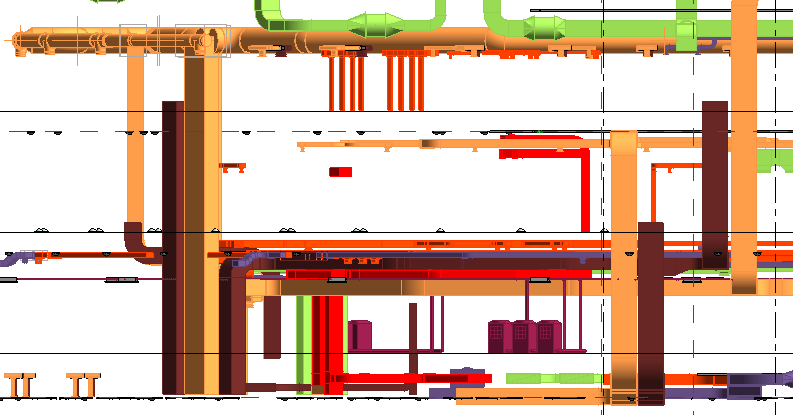

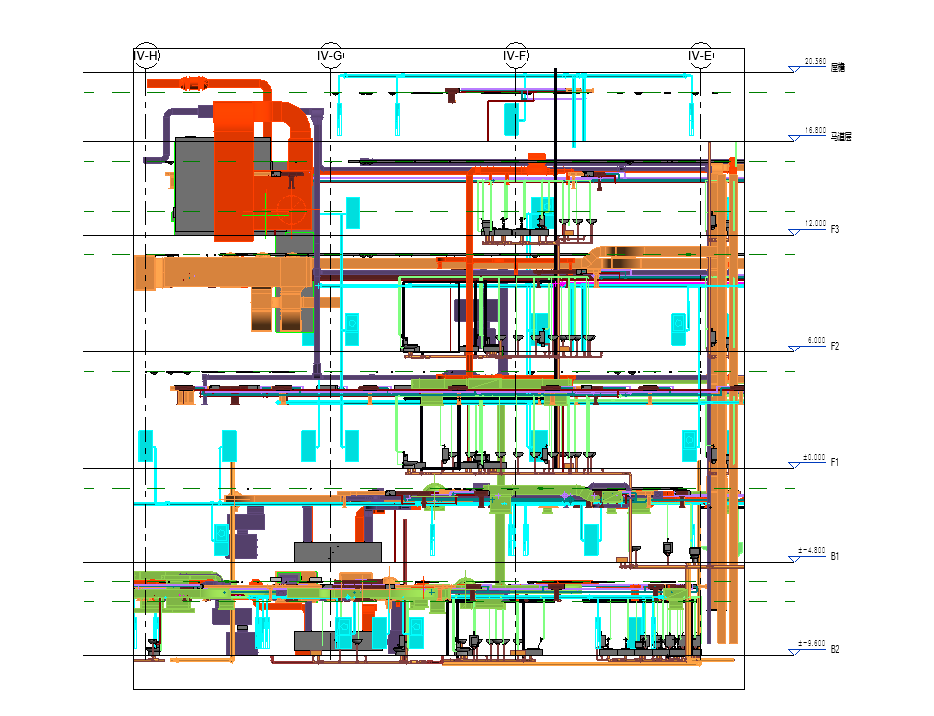

解决方法：采用Revit进行辅助出图，利用Revit软件的特性，自动输出节点处的立面图、剖面图。
难点二：在机电建模过程中会出现多处管线碰撞问题

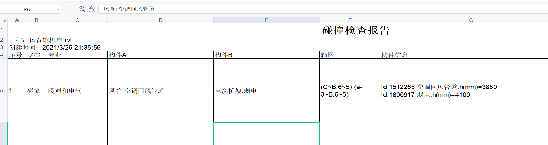

解决方法：运用建模大师的碰撞检查进行土建与机电专业以及机电内部各专业间的碰撞检查。提前发现并解决机电与土建之间的碰撞，提前发现并解决机电各专业间在有限空间的排布问题，管线布置遵循：小管避让大管，水管避让风管，有压管避让无压管，电气在上，通风在中，管道在下的管线布置原则。实现管线零碰撞，为下阶段的管线施工提供正确依据。

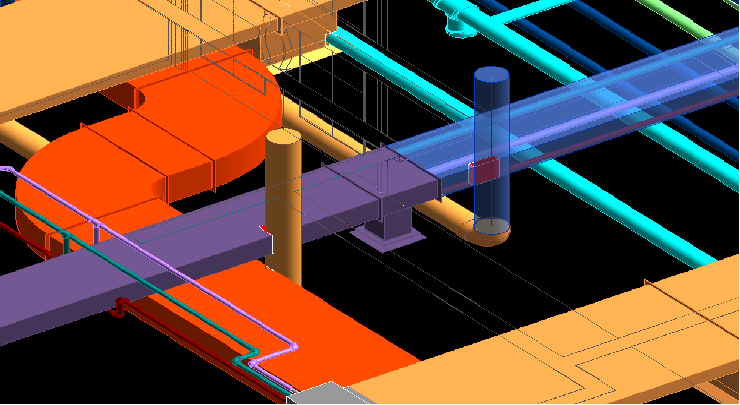

碰撞前：

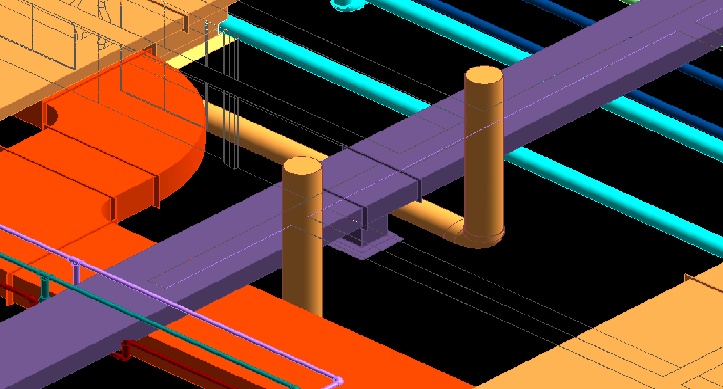

碰撞后：

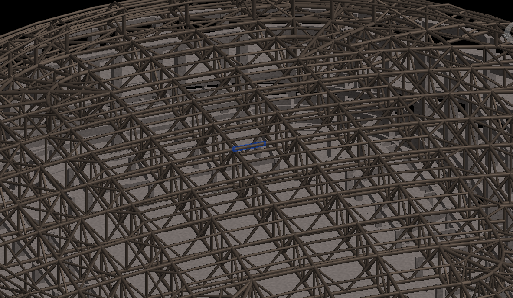

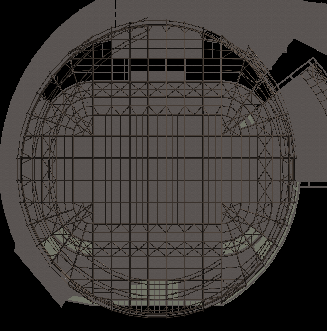

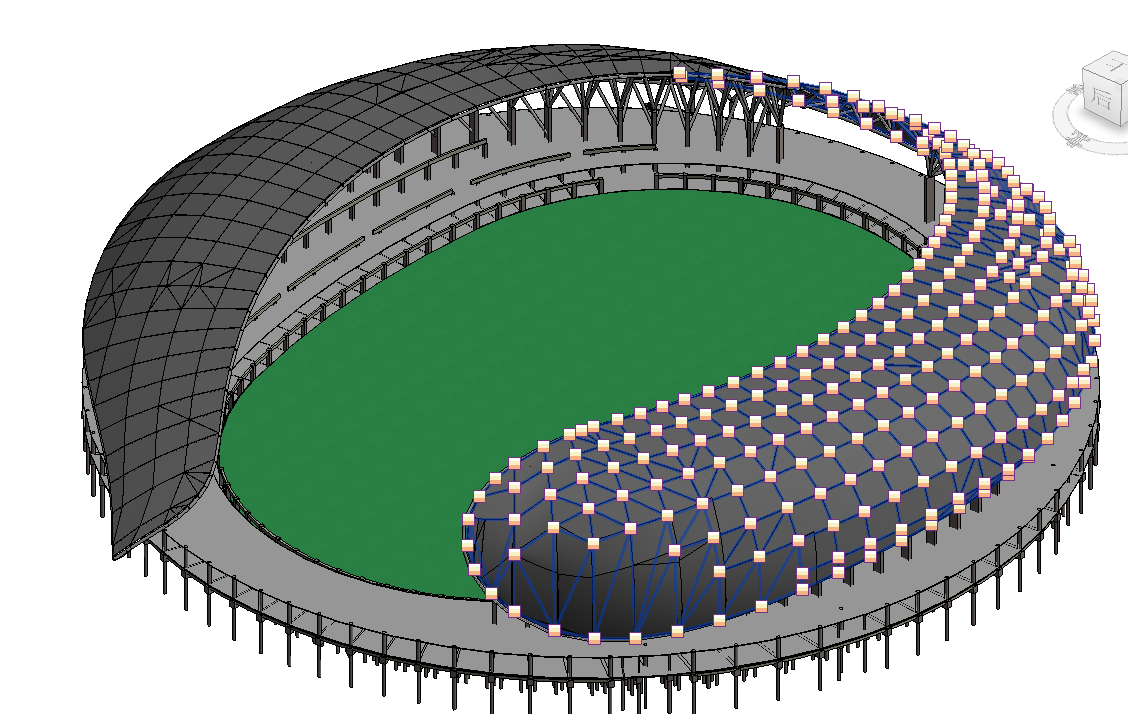

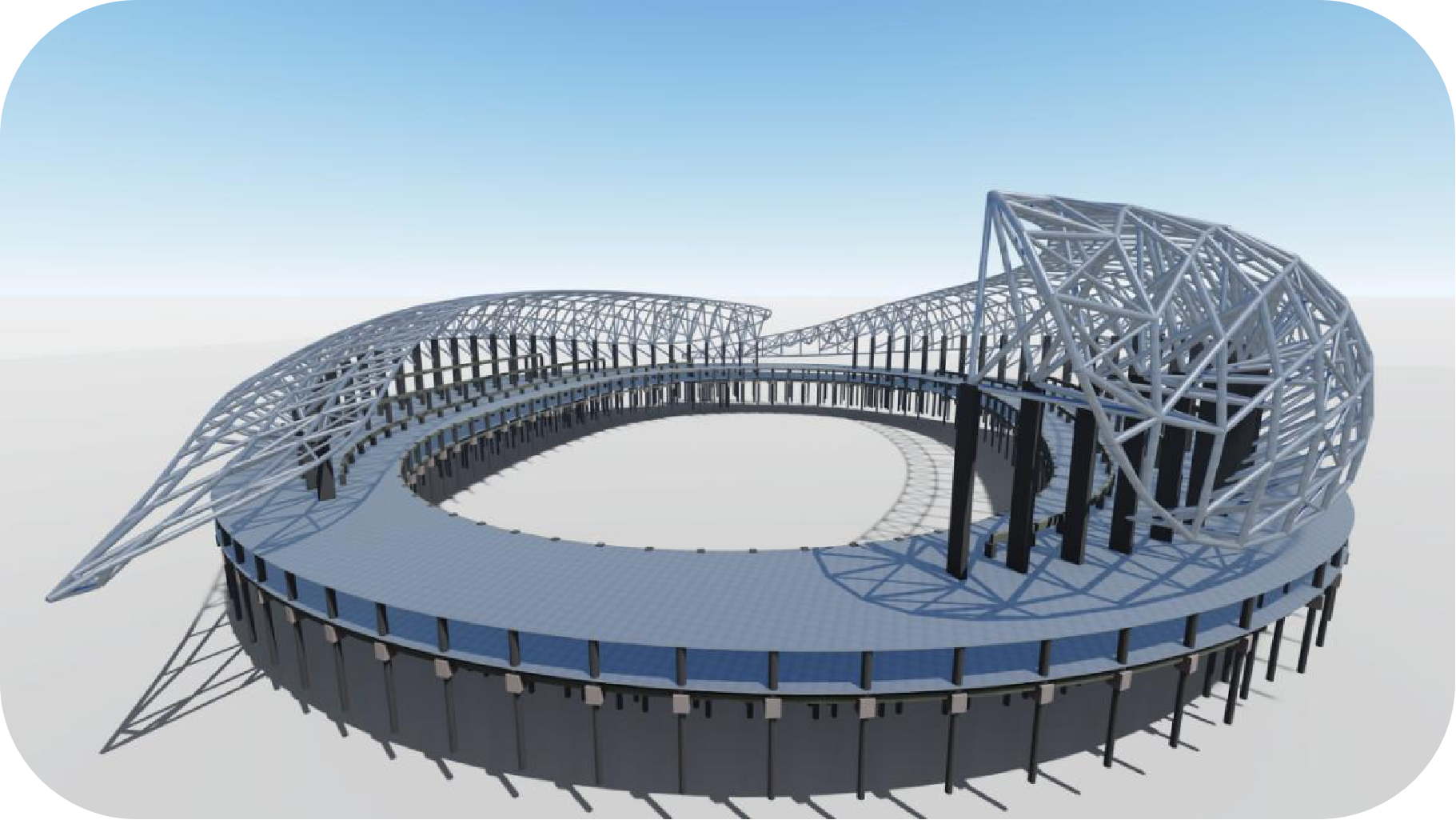

难点三：现阶段钢结构已成为一个大跨度建筑物的主要结构形式，其在建模中往往需要面临结构链接和加强件布置等多个方面的难点，钢结构在设计中需要涉及到梁柱连接、梁梁铰接以及梁梁刚接等多种连接形式。

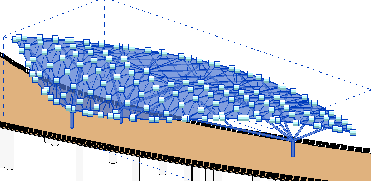

解决方法：对钢结构屋顶添加子图元，对每个子图元添加点，根据设计说明利用各个节点坐标的数据，逐个在Revit对每个添加点指定坐标精准绘制出钢结构。
难点四：在建模过程中，对于某些复杂设备，传统的Revit族库不能满足需求。
解决方法：根据所需设备性能参数进行自建参数族。例如：
工字型钢柱 桩基础 异形柱

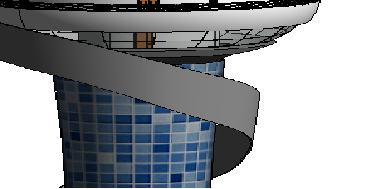

难点五：幕墙结构
解决方法：先按照CAD图纸 画出初始幕墙，在幕墙类型属性编辑器中设置幕墙属性，根据图纸立面图添加幕墙网格和竖梃，载入相应门窗嵌板替换原有幕墙玻璃嵌板，幕墙完成后在两处弧形，幕墙交接处用竖梃连接。
难点六：异性楼梯
解决方法：在Revit中选择建筑-楼梯-编辑草图， 在相应平面设置好楼梯的属性，根据 导入的CAD图绘制好后，删除原有栏 杆扶手再选择相应栏杆扶手进行绘制。
BIM技术为项目的生产与管理提供了大量可供深加工和再利用的数据信息，应用BIM将是建筑及相关行业的必然趋势。采用BIM模型可以 提前发现并解决机电与土建之间的碰撞，提前发现并解决机电各专业间在有限空间的排布问题实现管线零碰撞，为下阶段的管线施工提供正确依据将整个 建筑的几何信息（构件尺寸等）及非几何信息（材料、强度、供应商，特别是建筑运维阶段所需的各种机电设备）集成在一个模型中，进行一体化整合。BIM模型在各阶段还有以下几个方面重要应用：
1.通过土建模型可以清晰的看出建筑的结构，通过模拟人员疏散分析出人员疏散的最佳时间与路线，最大程度的减少人员伤亡。
2.通过机电模型可以清晰的看出房间管线布局，点击 管件或设备就会显示出对应型号及尺寸，为管道维修提供保障。
3.利用 BIM 模型可视化的优点，可以通过三维展示的方式，让非建筑专业人士也能更方便、更直观地了解建筑物的情况；
4.通过更改 BIM 模型中建筑构件面层材质和色彩、卫生洁具等设备的选型，为装修方案提供多种可能，进行装修方案预演，便于管理者了解不同装饰效果并进行比对，从中选择适合的方案；
5.控制总体造价：通过模型生成主要项目明细表，提取工程量，从而控制主材造价，达到节约成本、控制总体造价的经济效益。
6.通过建模大师的一键开洞功能，便于机电管线的安装，避免事后剔凿对结构造成影响，缩短施工工期。
应用场景：有众多BIM 的应用场景，结合实际项目办公楼钢筋模型创建，掌握项目实际BIM应用钢筋建模的方法，钢筋明细表的统计，也通过钢筋三维模型的创建来解决钢筋节点的碰撞处理。 结合实际项目办公楼建筑样板创建、进行建筑和装修模型创建，进行各类构件族创建参数设置，并将模型分阶段绘制，结合实际项目现场平面布置图，包含项目现场各类设施、构件的模型创建与布置，结合实际项目基坑开挖，护坡、临边防护，包含基坑各类构件的模型创建与布置。结合实际项目办公楼建筑样板创建、进行建筑和装修模型创建。结合施工方案进行悬挑脚手架构件族创建、脚手架模型搭设等构件族的创建和模型创建布置。结合实际项目模板构件族创建，墙体、框架柱、楼板模板支设进行讲解。
解决的问题：从根本上解决项目各参与方基于纸介质方式进行信息交流形成的“信息断层”和应用系统之间“信息孤岛”问题。可以使建筑工程在其整个进程中显著提高效率和大量减少风险。在数字技术在建筑工程中的直接应用，以解决建筑工程在软件中的描述问题，使设计人员和工程技术人员能够对各种建筑信息做出正确的应对，并为协同工作提供坚实的基础。
技巧心得：是一种应用于设计、建造、管理的数字化方法，这种方法支持建筑工程的集成管理环境，实现了不同专业设计之间的信息共享。各专业设计可从信息模型中获取所需的设计参数和相关信息，不需要重复录入数据，避免数据冗余、歧义和错误。各专业之间的协同设计。某个专业设计的对象被修改，其他专业设计中的该对象会随之更新。
