外观渲染图

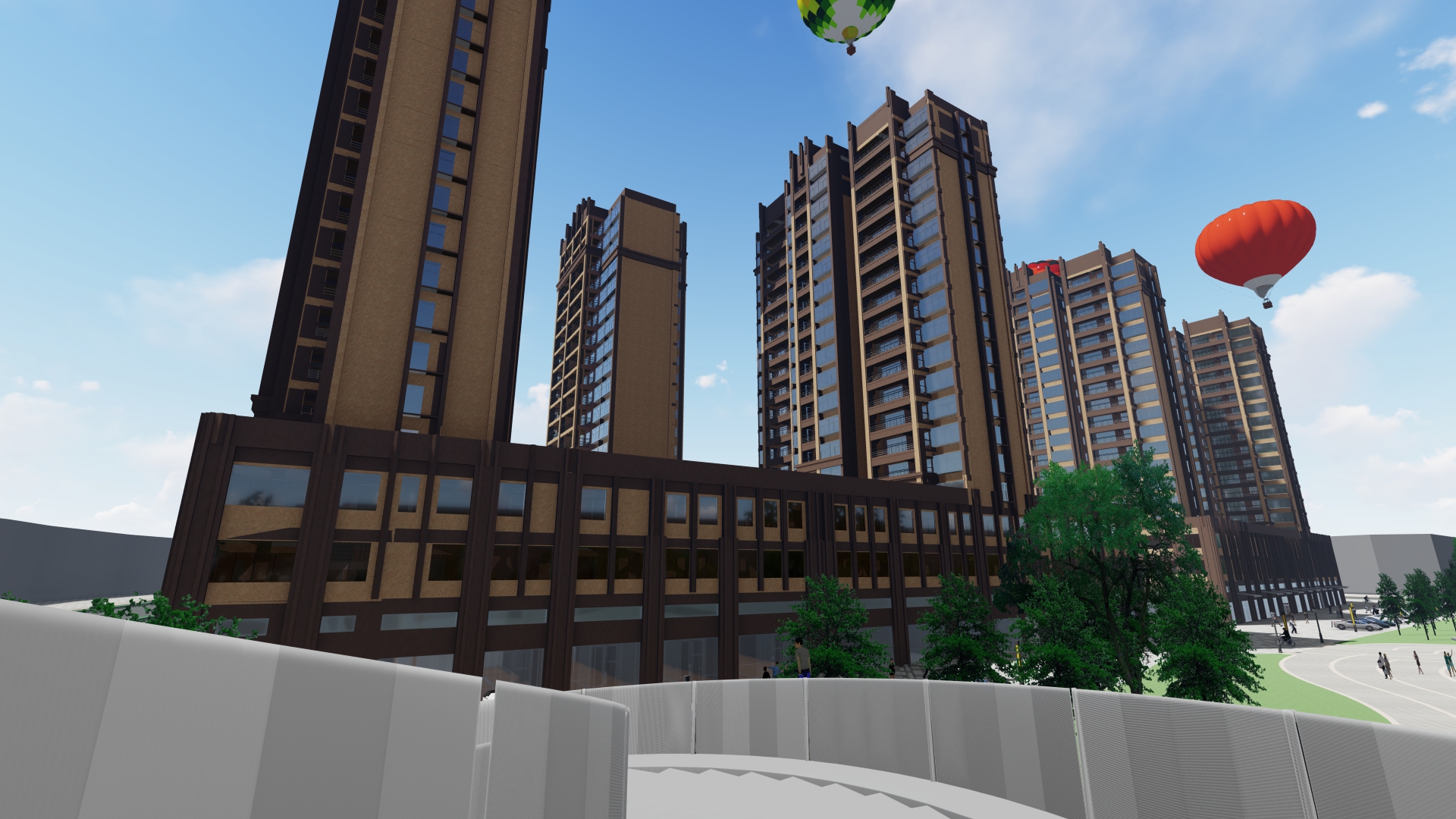

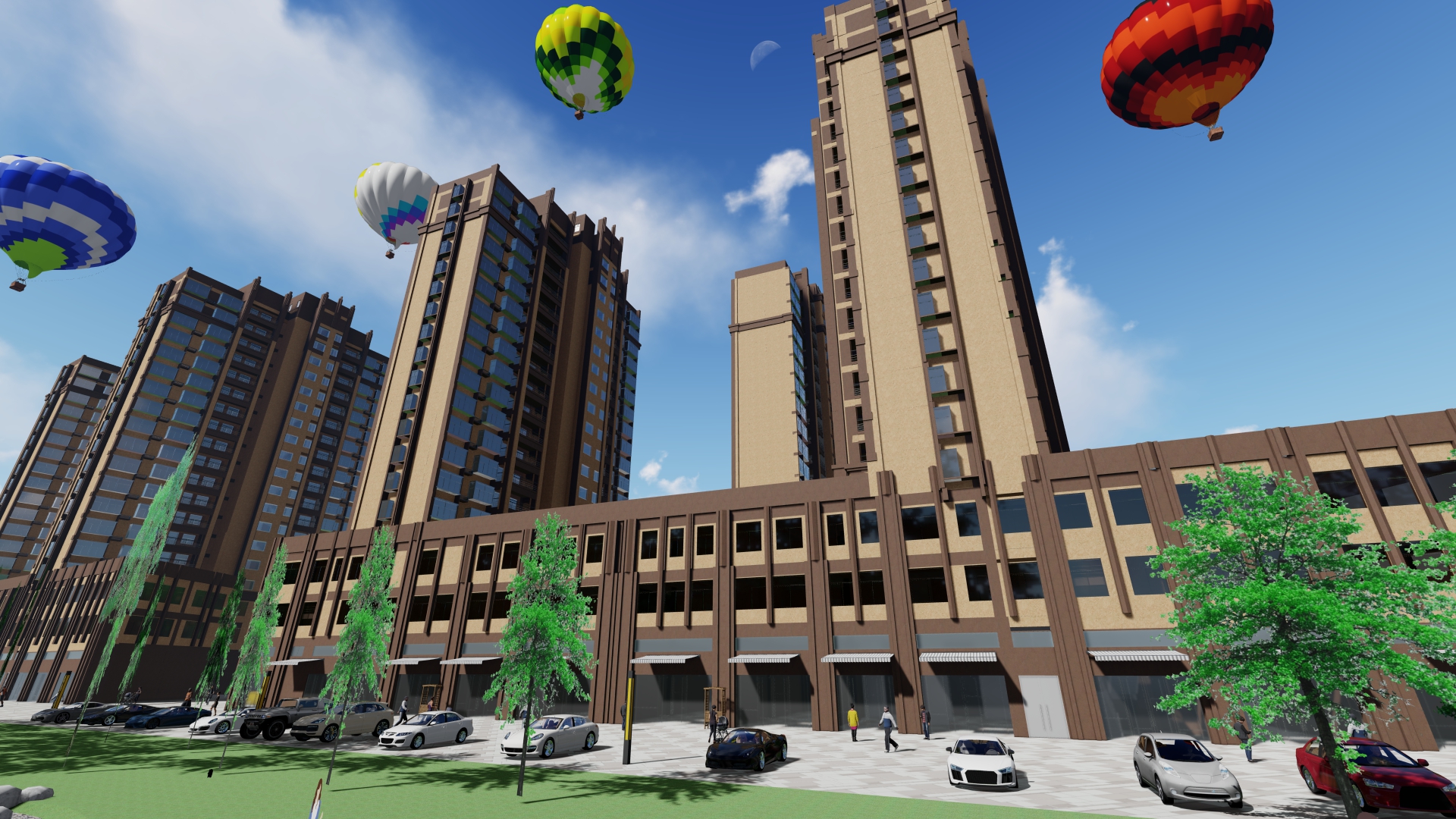

室外渲染图
鸟瞰渲染图

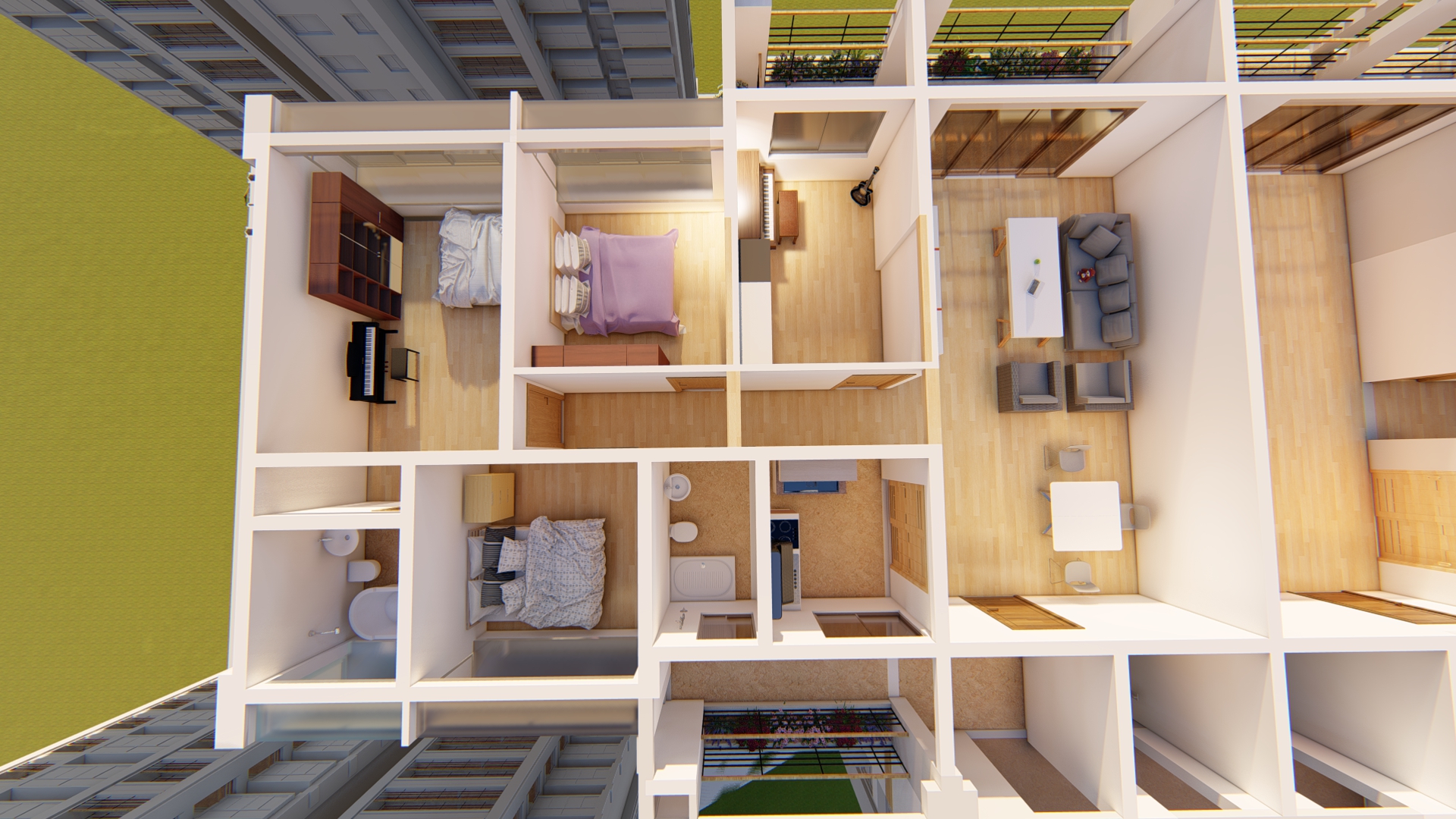

室内大样图

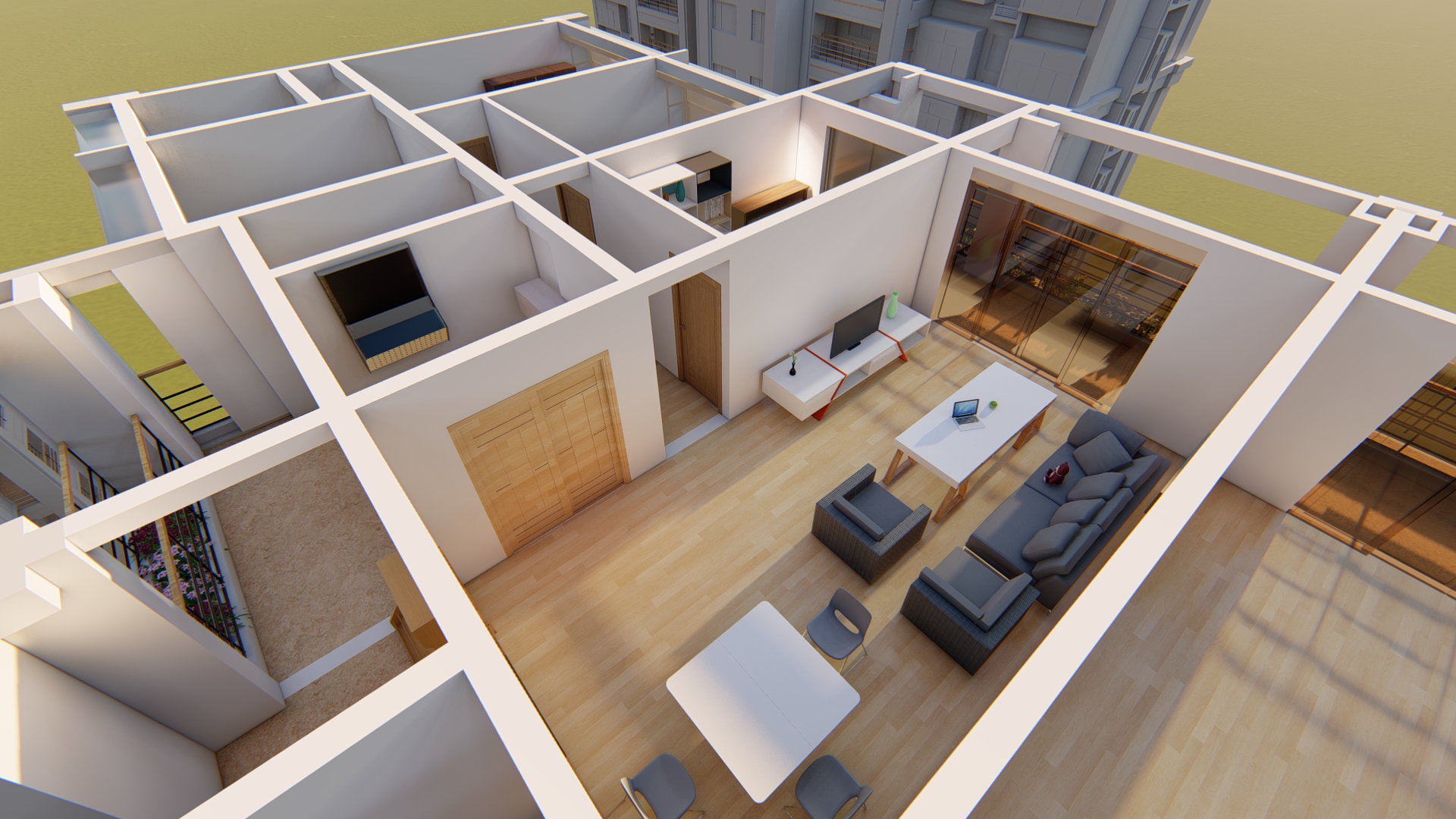

室内渲染图

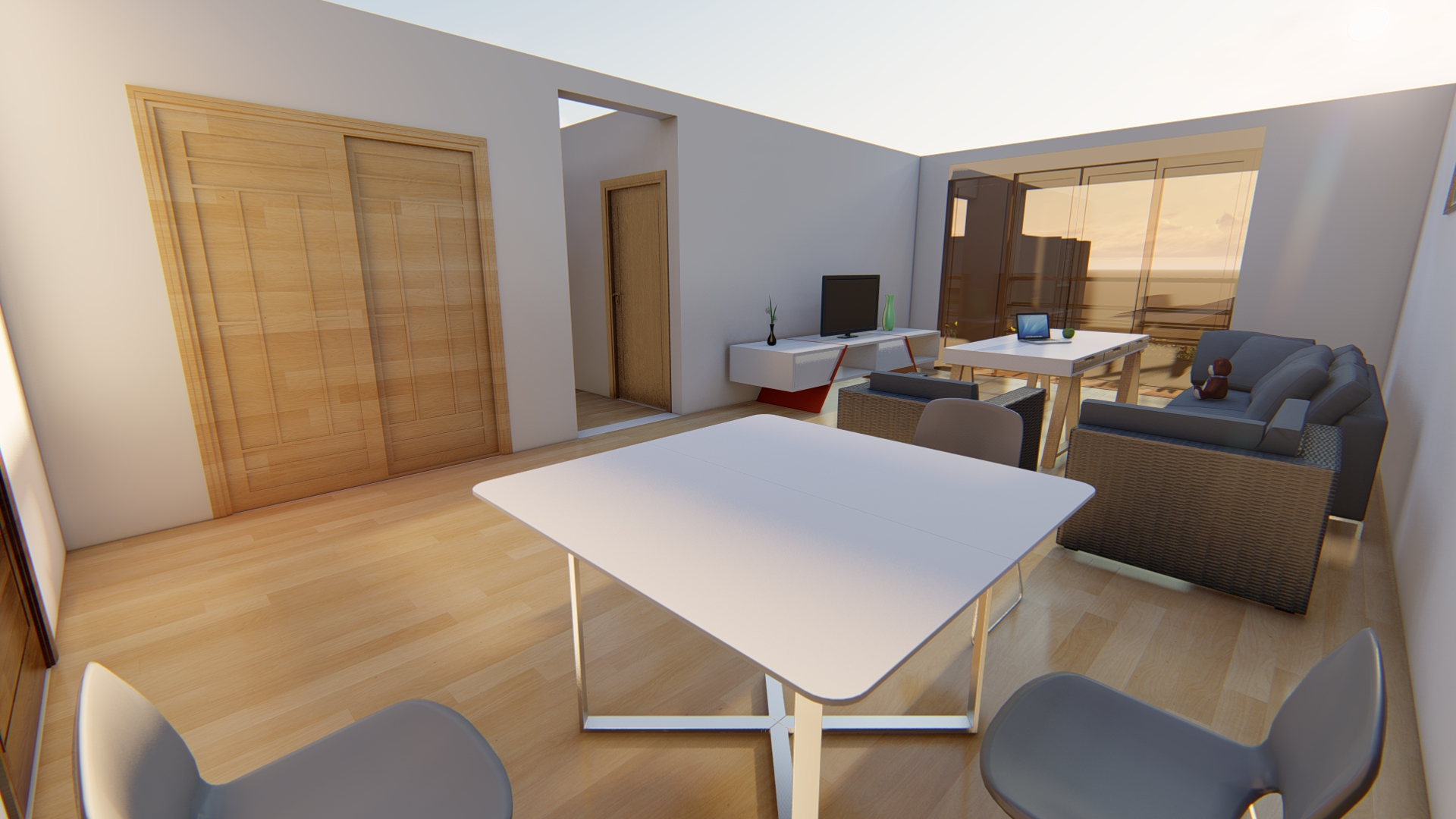

客厅渲染图

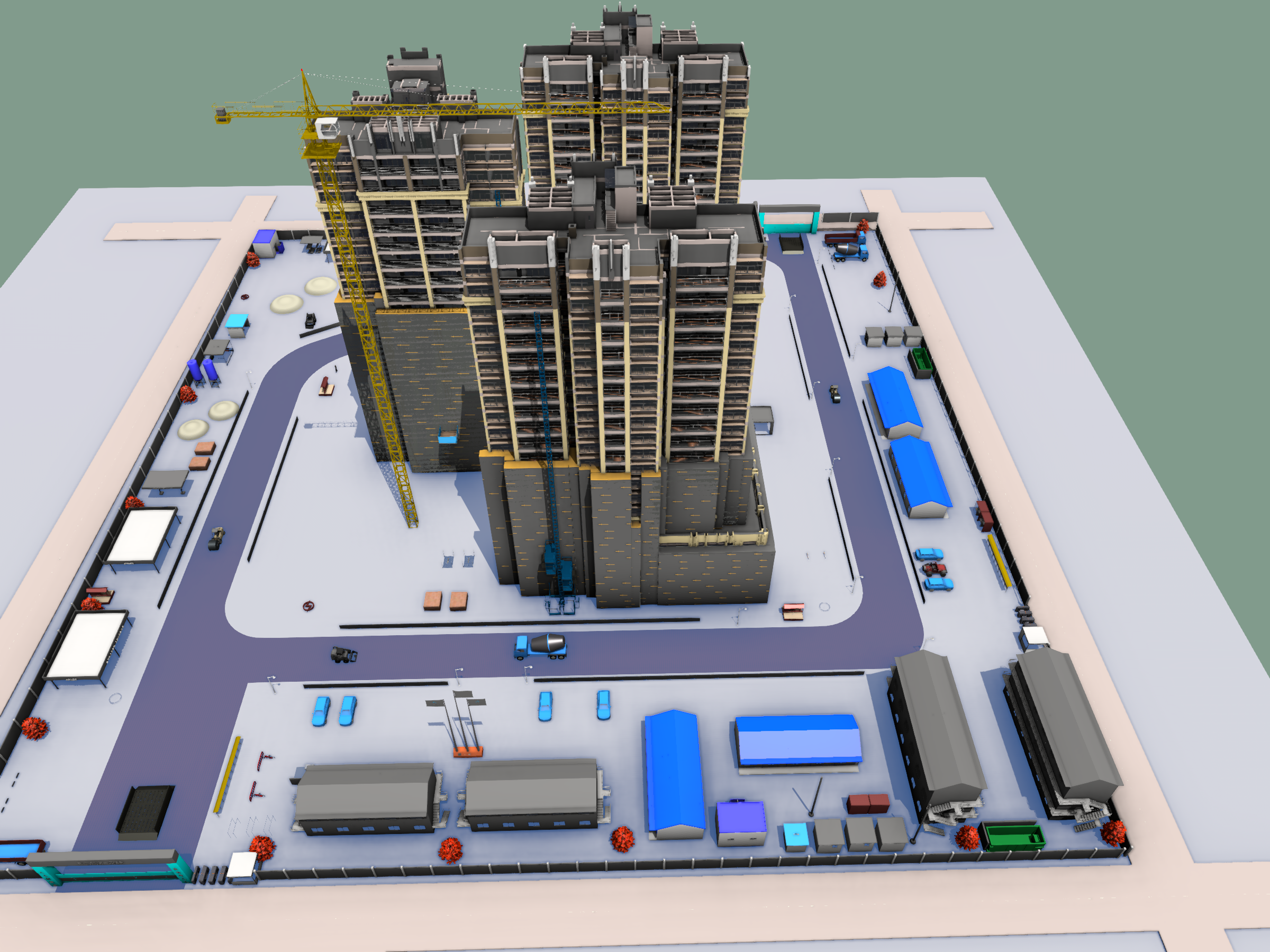

场地布置图

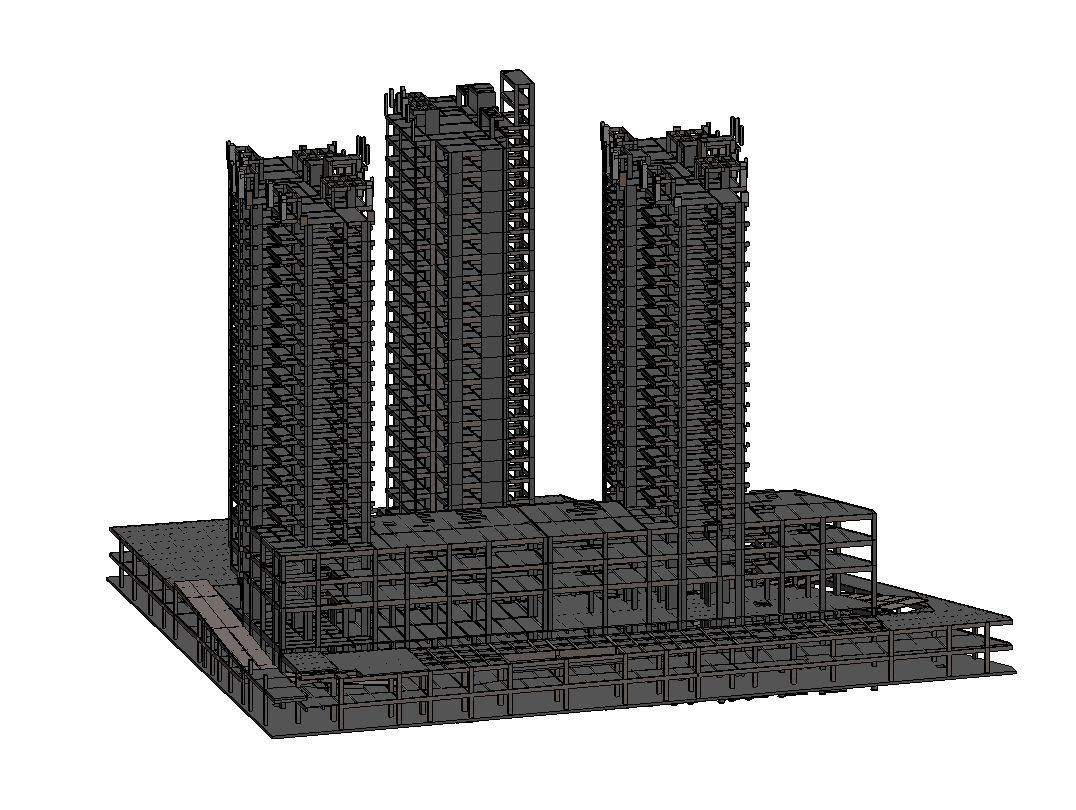

结构总图

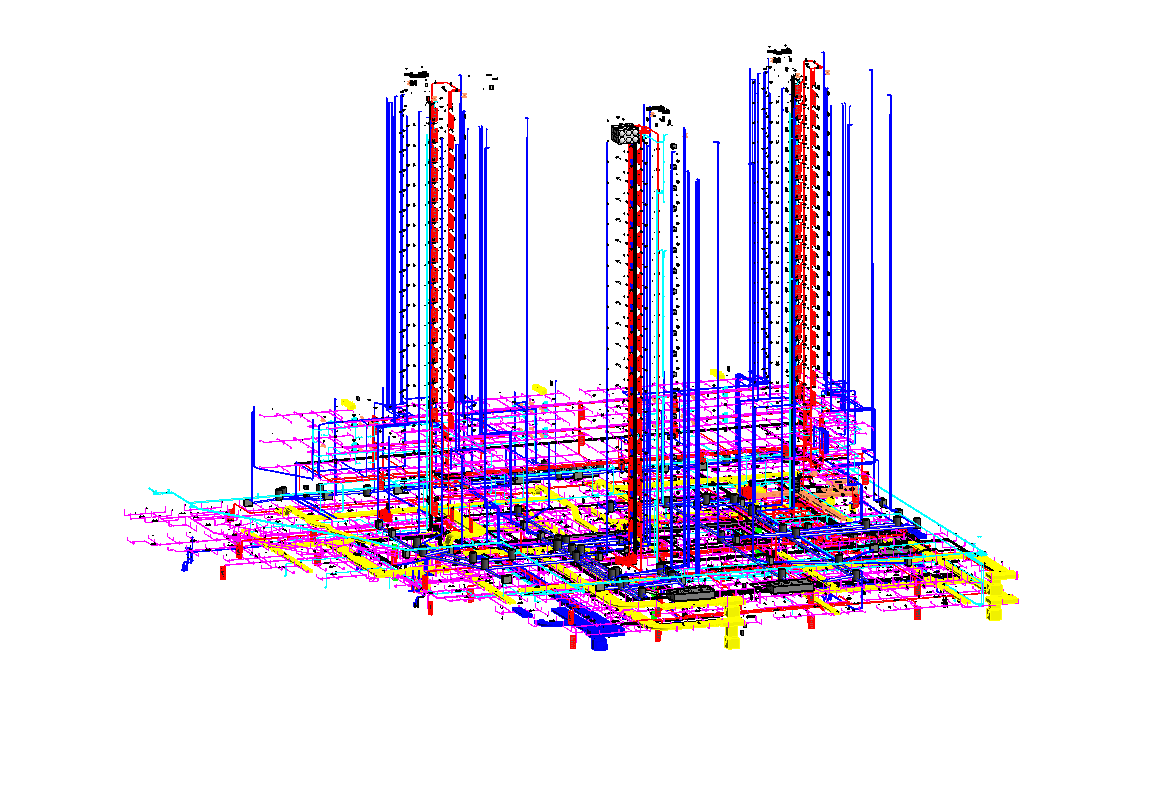

机电整合

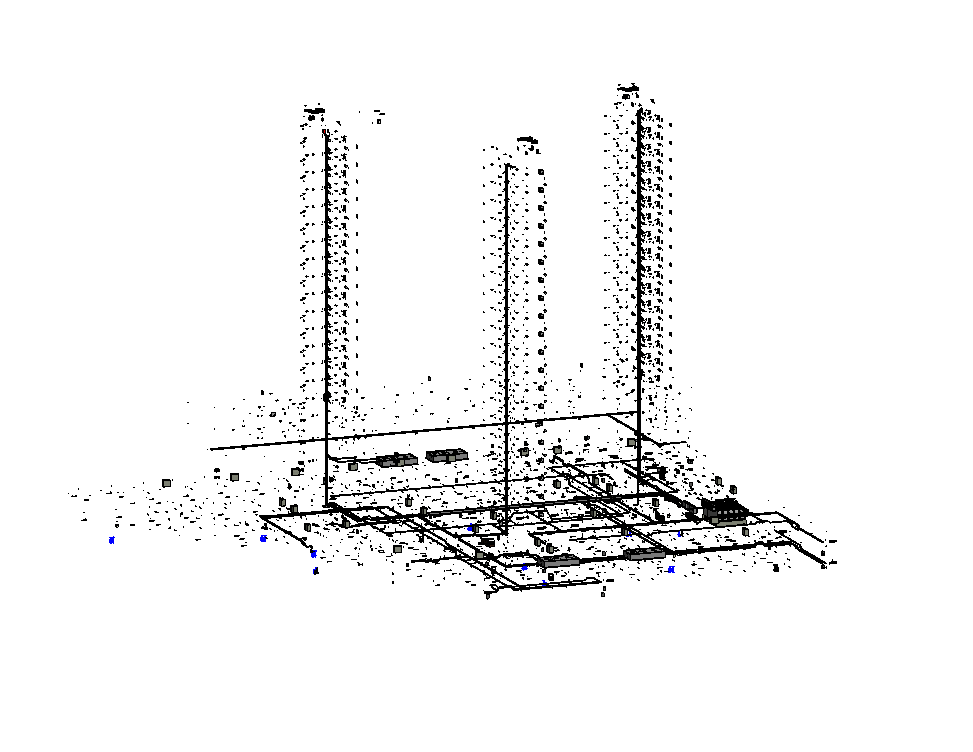

给排水图
电气图

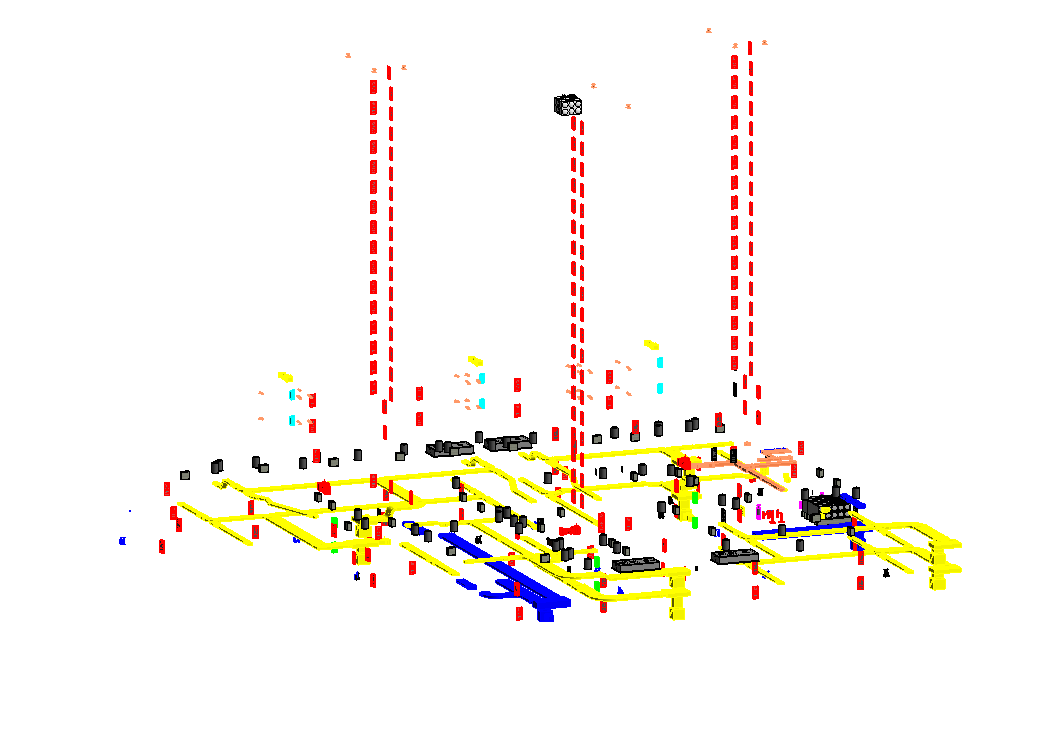

暖通图
1. 部分电气设备安装需要附着在主体上，在楼层平面布置过程中不会自动选取主体。
解决方法： 通过绘制参照平面来当主体，设备即可选取该参照平面为主体。

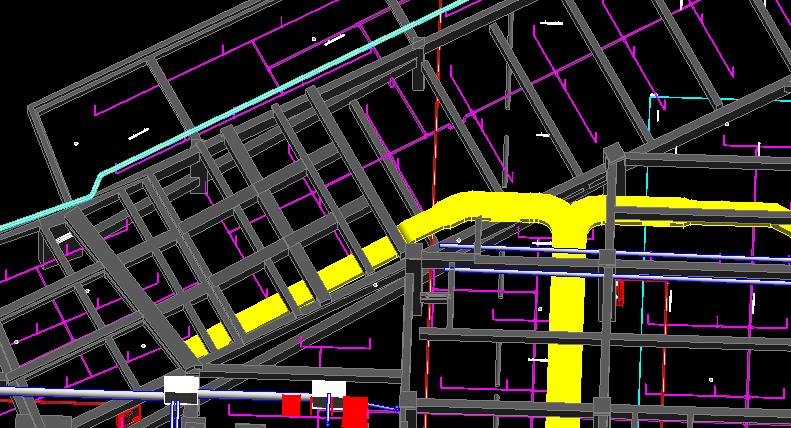

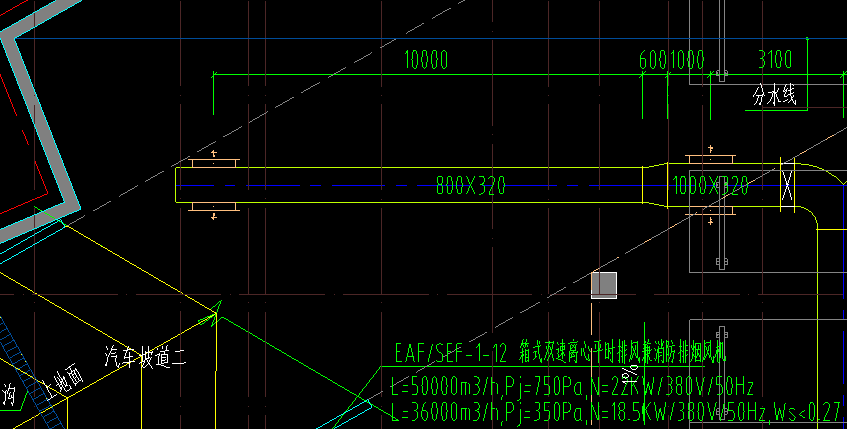

2. 部分地下室风管图纸设计与实际结构模型发生严重碰撞冲突。
解决方法： 调整方案、模型翻弯、风管设置坡度以及在车坡道上面贴梁安装。

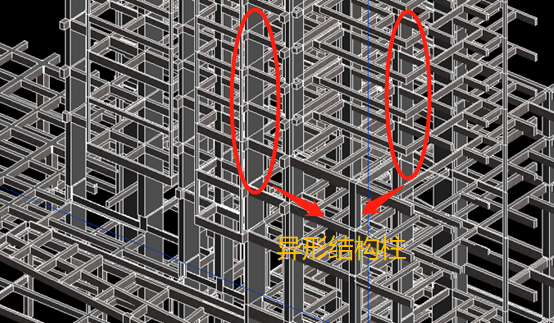

3. 项目中存在大量结构异形柱。
解决方法： 结合图纸与实际需求，自己创建族达到最佳效果。

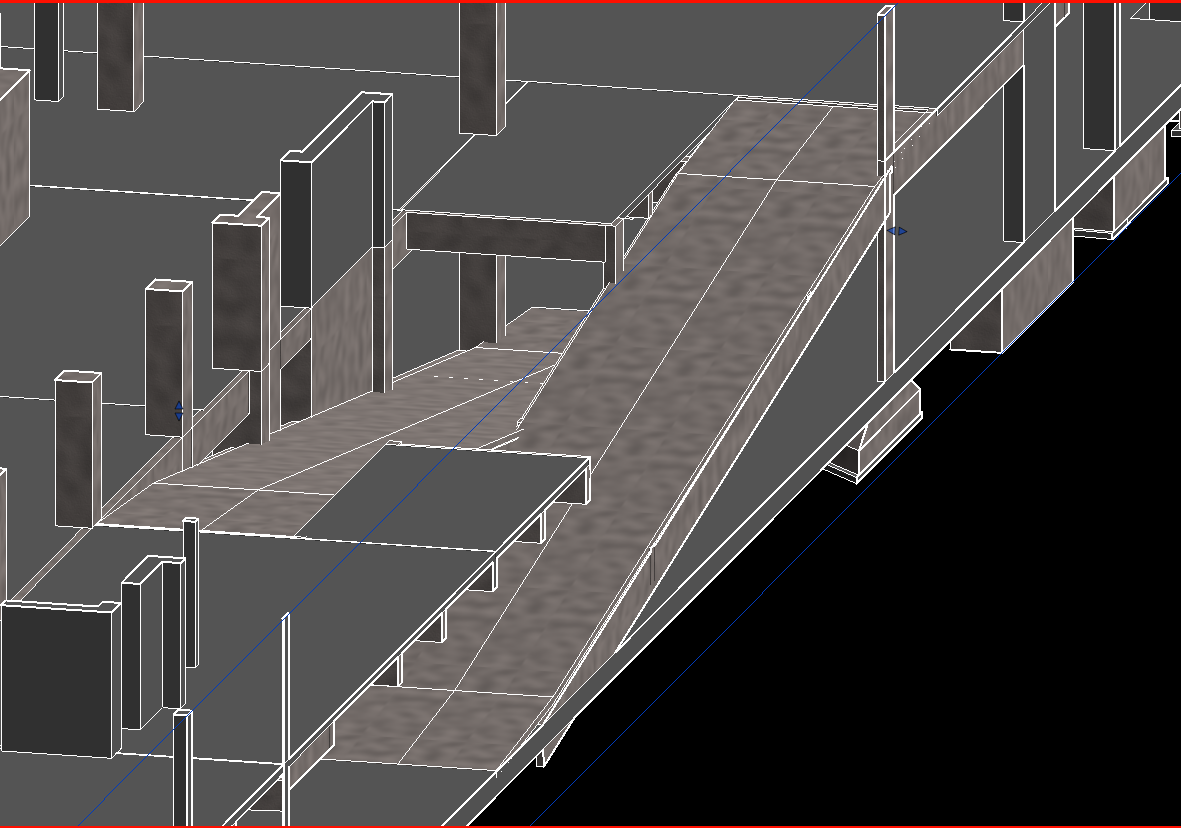

4. 车坡道的墙梁柱比较复杂，绘制的模型与图纸实际情况存在较大出入。
解决方法： 通过分析图纸的剖面图跟平面图，进行梁和柱的沉降微调创建车坡道。
5 ．项目中建筑结构存在较多标准层，绘制繁杂、体量较大。
解决方法： 利用红瓦科技的一键翻模功能进行一键生成，缩小工作量，结合后期精细修改调整相应梁、柱、墙等标高完善模型，最后进行标准层的楼层复制完成建模工作。
6. 消防喷淋泵房的管道较复杂，图纸表达与建模实际有出入，设备与管道安置与建筑结构模型存在冲突。
解决方法： 依据 cad 图纸的大体位置和标注，需要用空间想象能力和专业知识结合起来，按照规定来绘制水泵房的设计。
土建方面
1. 帮助施工过程降低沟通成本。传统施工中，管理者与施工人员往往存在一些理念上的争执， BIM 模型的应用为管理者与施工者提供了高效精确沟通、指导施工的依据，大大方便了工程项目管理者与多方的对接与合作进行精细化管理，进而加快此项目施工进度，减少返工次数，降低了生产成本。
2. 进行施工方案模拟。 BIM 模型的应用能够对施工方案进行模拟对比，结合现场完善施工方案，结合 BIM 模型为选取符合实际情况的施工方案提供决策依据。
3. 进行场地分析。在此大型项目规划阶段，场地的地貌、气候条件等都会影响设计的决策，通过 BIM 模型进行场地模拟布置，可对场地及拟建的建筑物空间数据进行建模，帮助项目在规划实施阶段评估场地使用条件和特点，从而指导施工。
机电方面
1. 碰撞检查、管线的综合排布优化。 BIM 模型具有较高的模拟性，施工前使用 BIM 技术建模，相当于对施工图纸进行了一次核查，对所存在问题进行报备。在此项目中，地下室部分管线排布复杂， BIM 模型可为管线排布，碰撞分析提供参考依据，在解决管线碰撞、分析最优净高的同时，对管线进行综合排布优化，提高了内部整体美观性，使在建造时就可以减少安装之类的问题。
2. 可进行多专业协作。土建与机电同时建模可及时发现图纸存在的问题，使各项目之间的联系更加精密，后期的管理也更加方便。
3.BIM 模型具有很强的可视化功能，基于这一点可以解决建筑结构等复杂的技术节点施工问题，利用模型可视化进行节点深化，使复杂的技术节点具备可操作、可协调性，进而高效解决施工难点问题。
1. 一键翻模功能强大。建模大师可以大大减少我们用 revit 建模的时间，例如梁和柱这些都可以一建翻出来，对于我们这个项目，标准层数多，使用翻模功能精、准、快，特别是异形柱这一块，使用 revit 创建族会花费大量的时间而用建模大师翻模出来不但速度快而且精确。
2. 软件功能方便快捷。建模大师可以跳过很多繁琐的步骤，像车坡道，集水井只要输入数据都可以一键生成，相比较 revit 会简便很多，对于新人学习十分友好。
3. 红瓦族库种类齐全，设计也比较合理。机电建模需要用到大量管件和设备族，族库大师为我们在建模时提供了大量的可选择族模型，在渲染使也为我们提供了大量场内外构建模型，不仅提高了模型的精度，而且为我们在创建族方面提供了极高的学习参考价值。
4. 管道翻弯功能十分实用。机电的碰撞修改存在大量的翻弯处理，使用建模大师让我们在短时间内实现了对大量的管道碰撞进行整改调节，极大加快建模时间进度。
